SkillQuest 软件架构文档

本文档记录 SkillQuest 平台的整体架构、页面路由、类型系统以及重要变更日志。每次涉及跨文件、跨模块的改动，都应在本文档「变更日志」章节追加记录，防止遗漏。

项目结构
技术栈
前端页面路由表
共享类型系统 (@skillquest/types)
游戏引擎 (@skillquest/game-engine)
关卡知识普及系统 (Level Briefing)
数据引力场 (/data-gravity)
ZBS 数据流可视化 (/data-gravity/story)
情景选择关 (Scenario Decision)
关卡叙事系统 (Level Narrative)

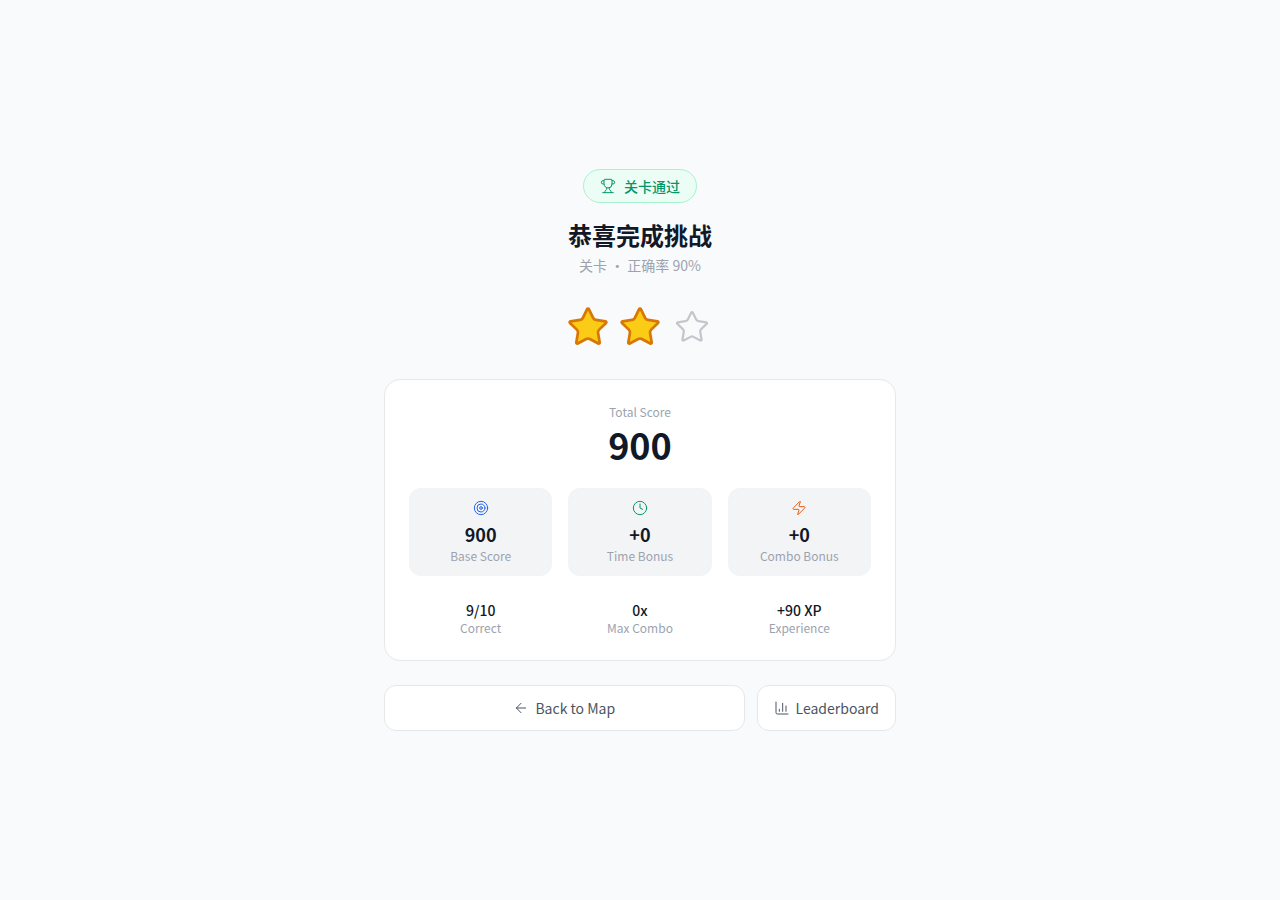

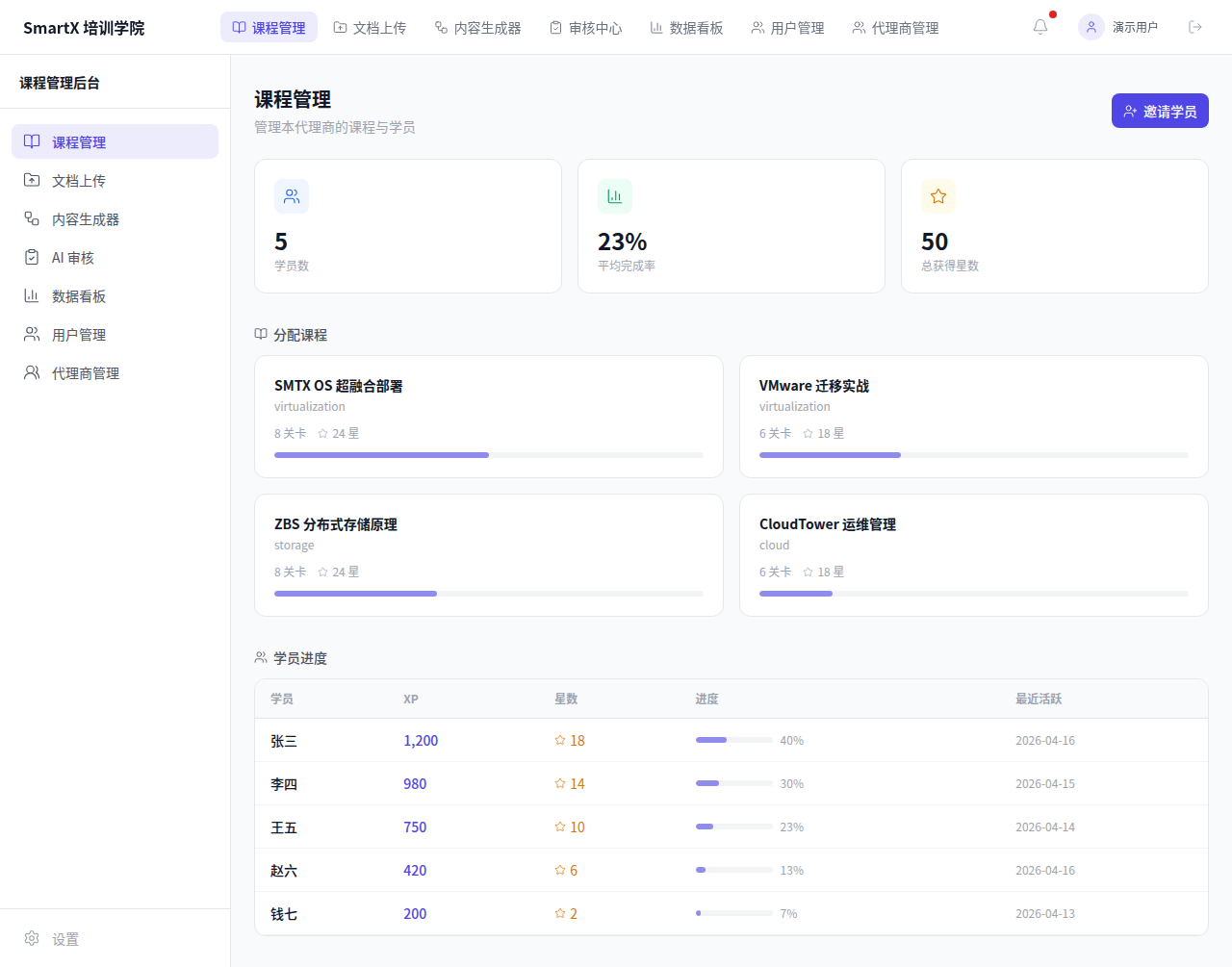

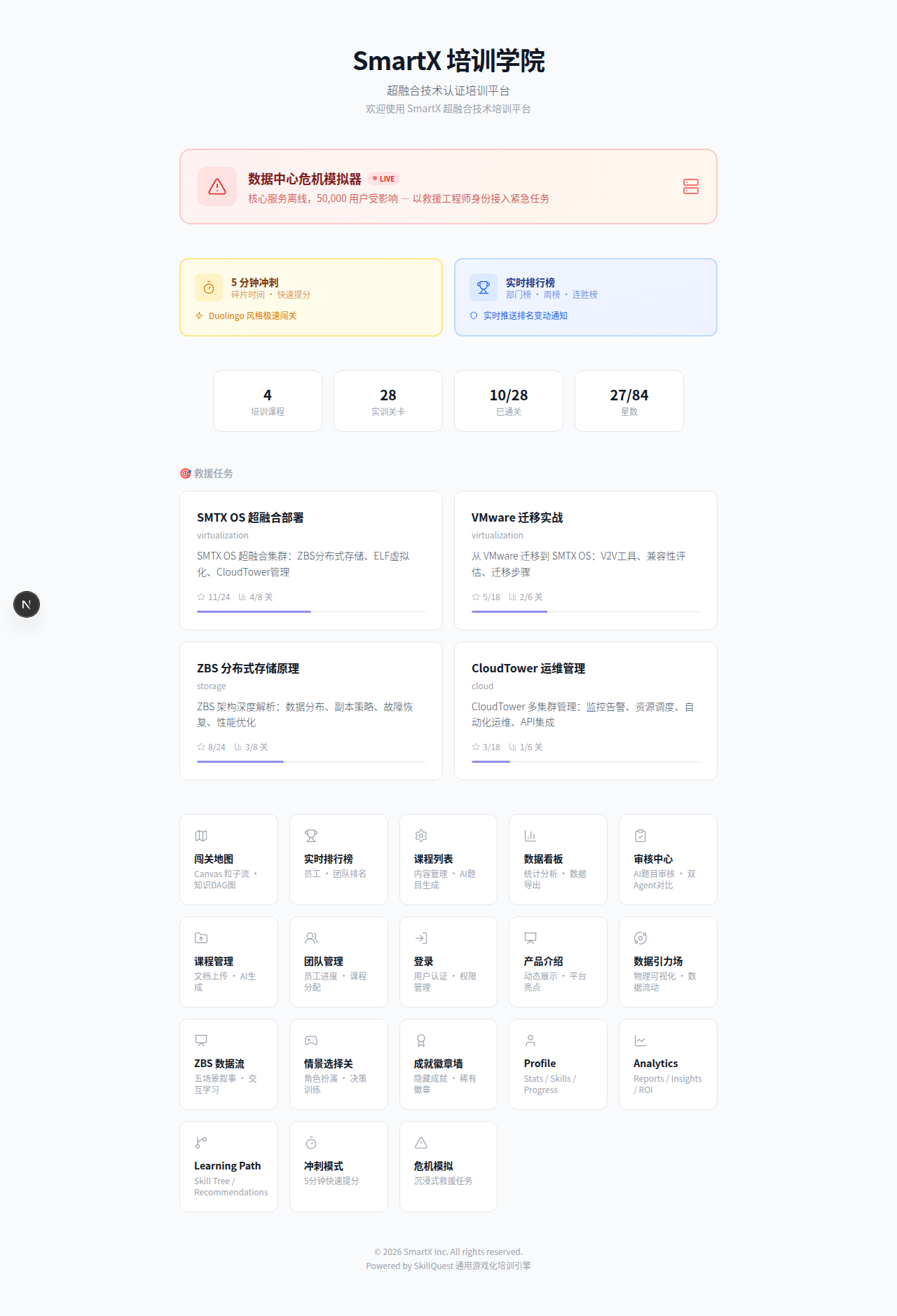

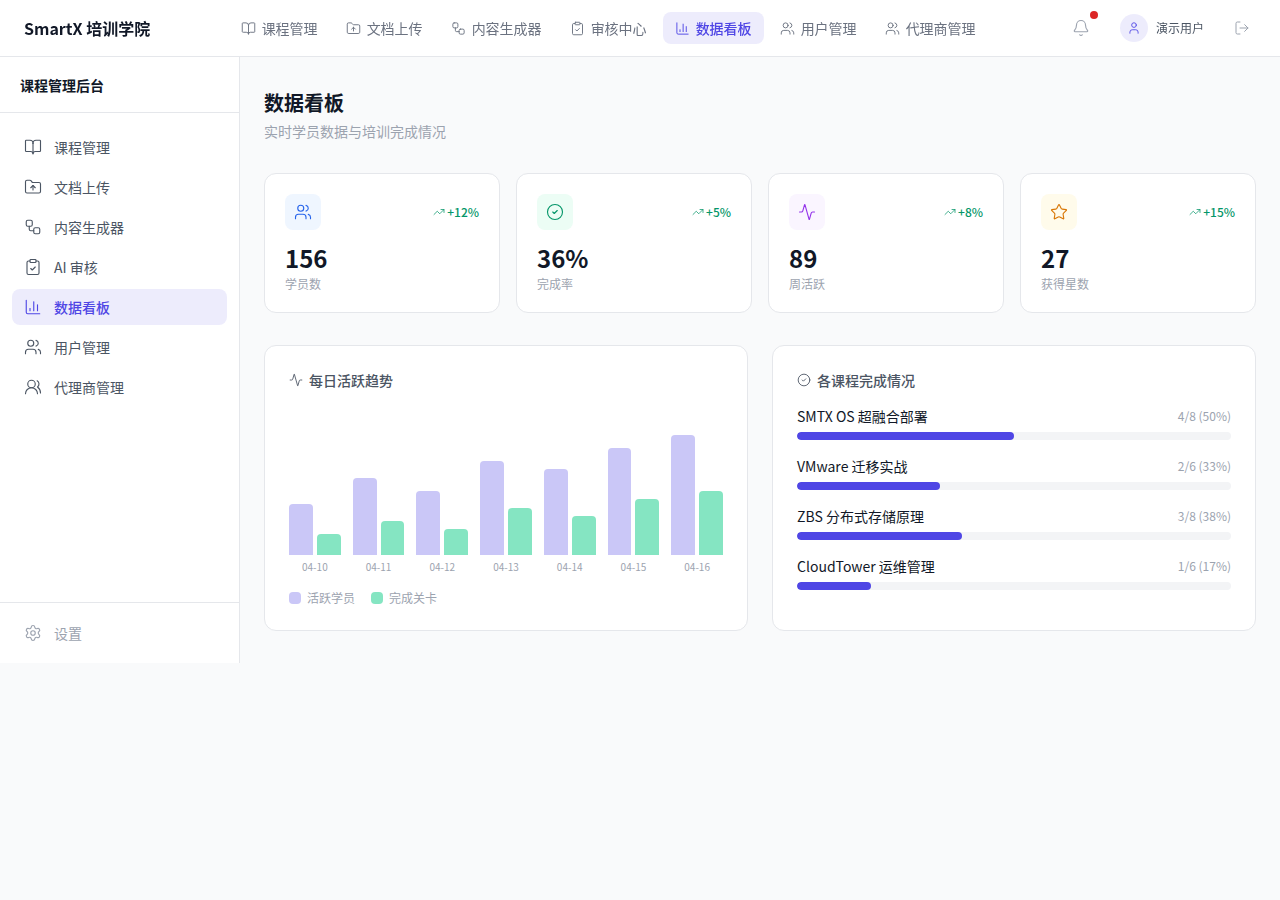

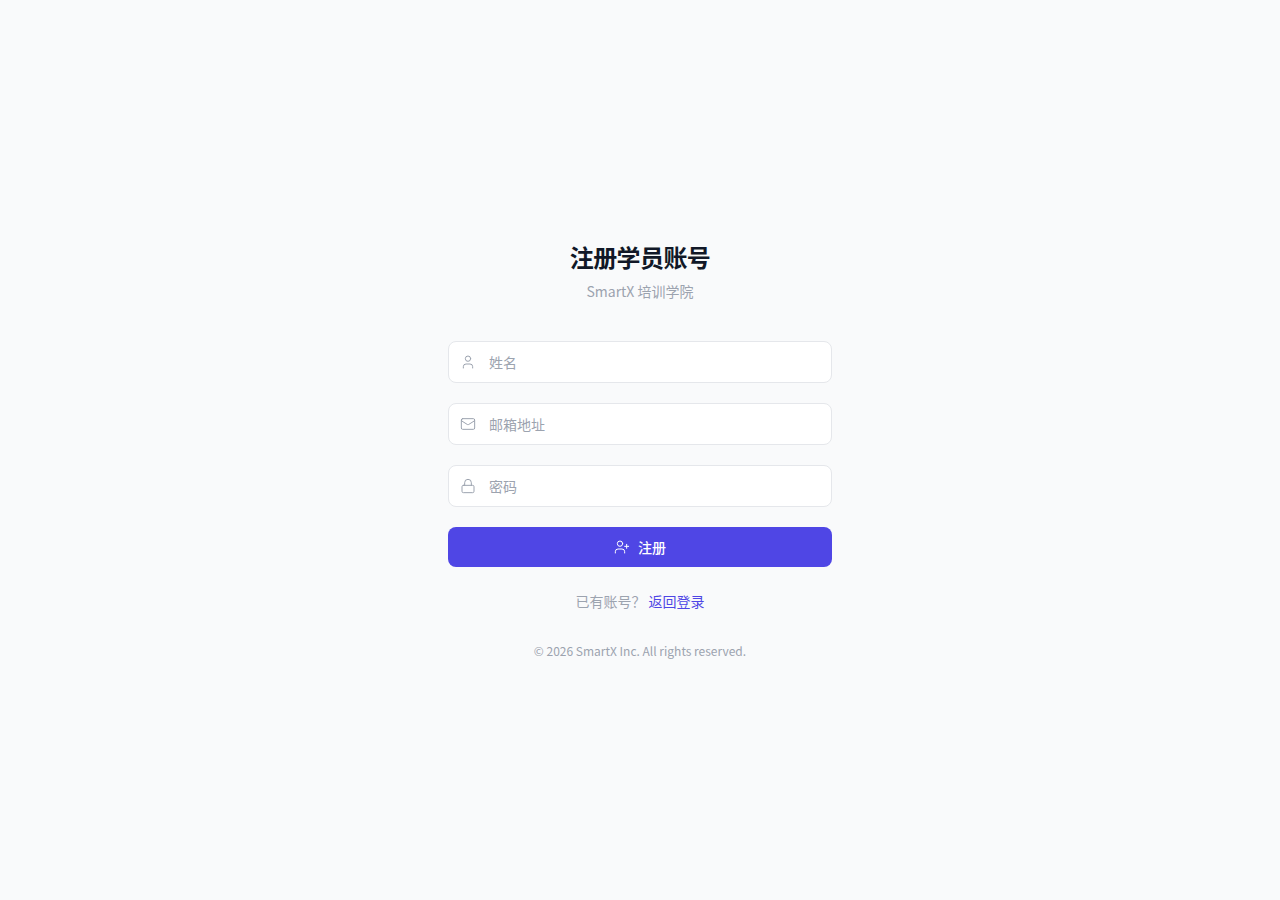

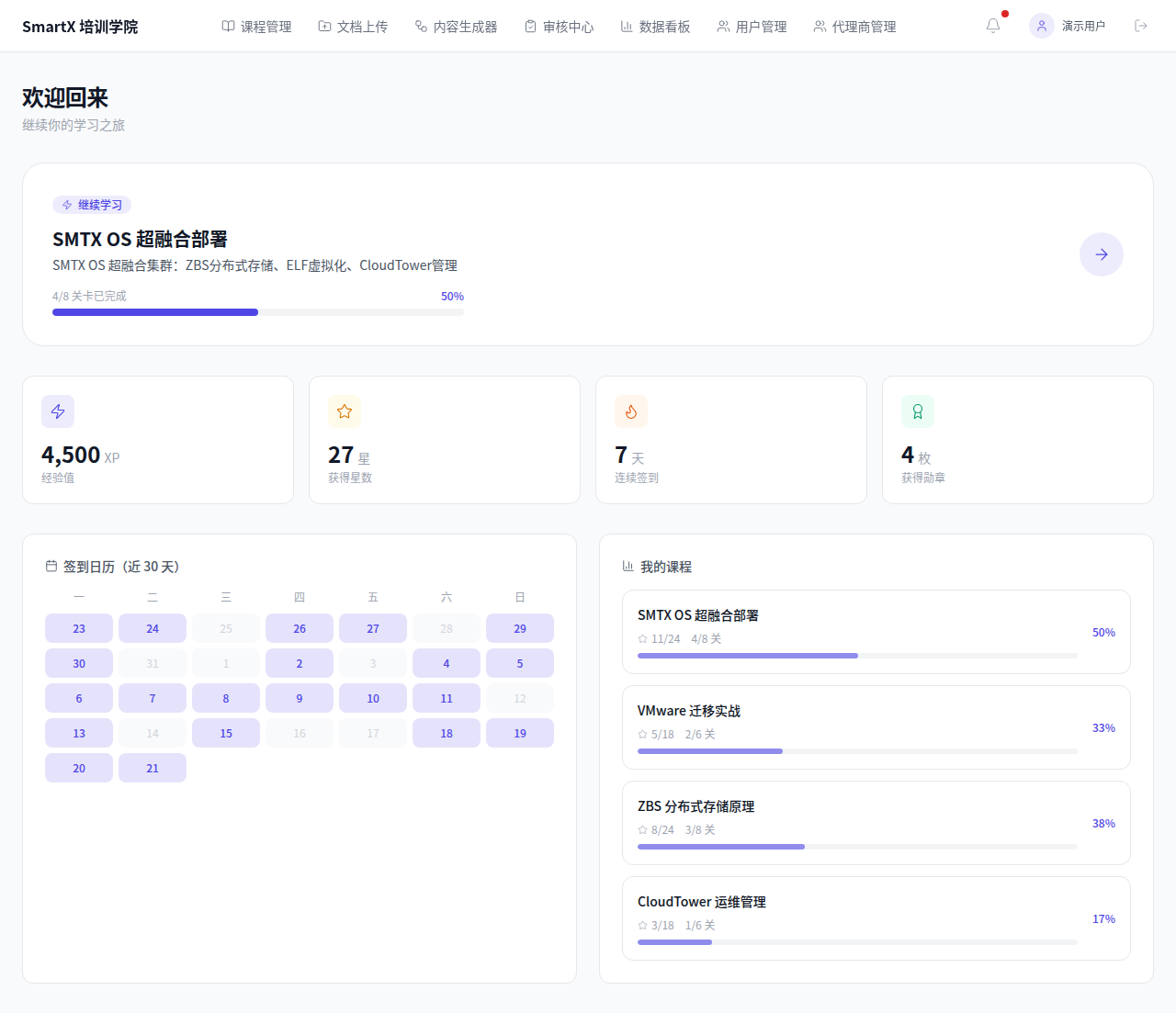

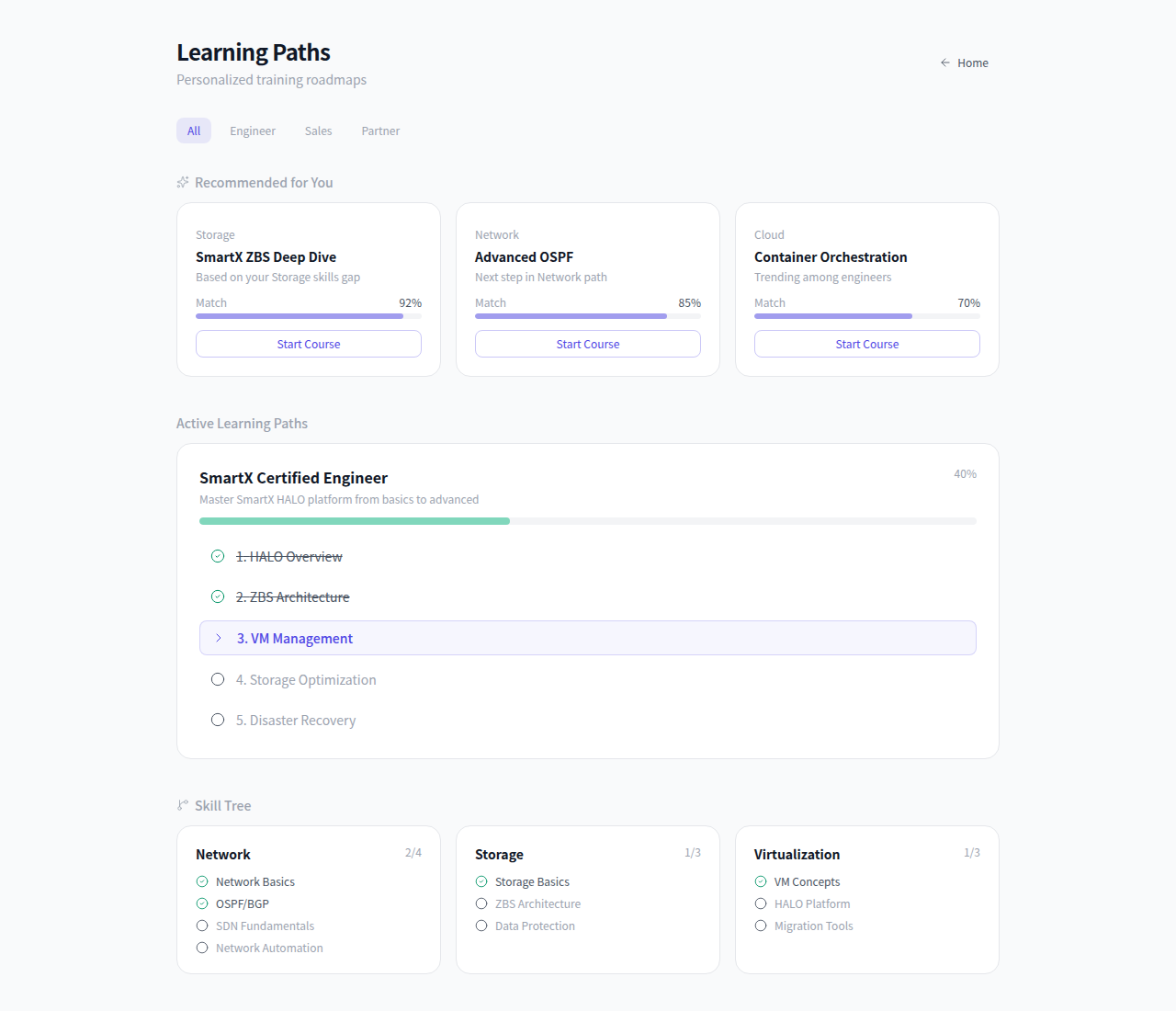

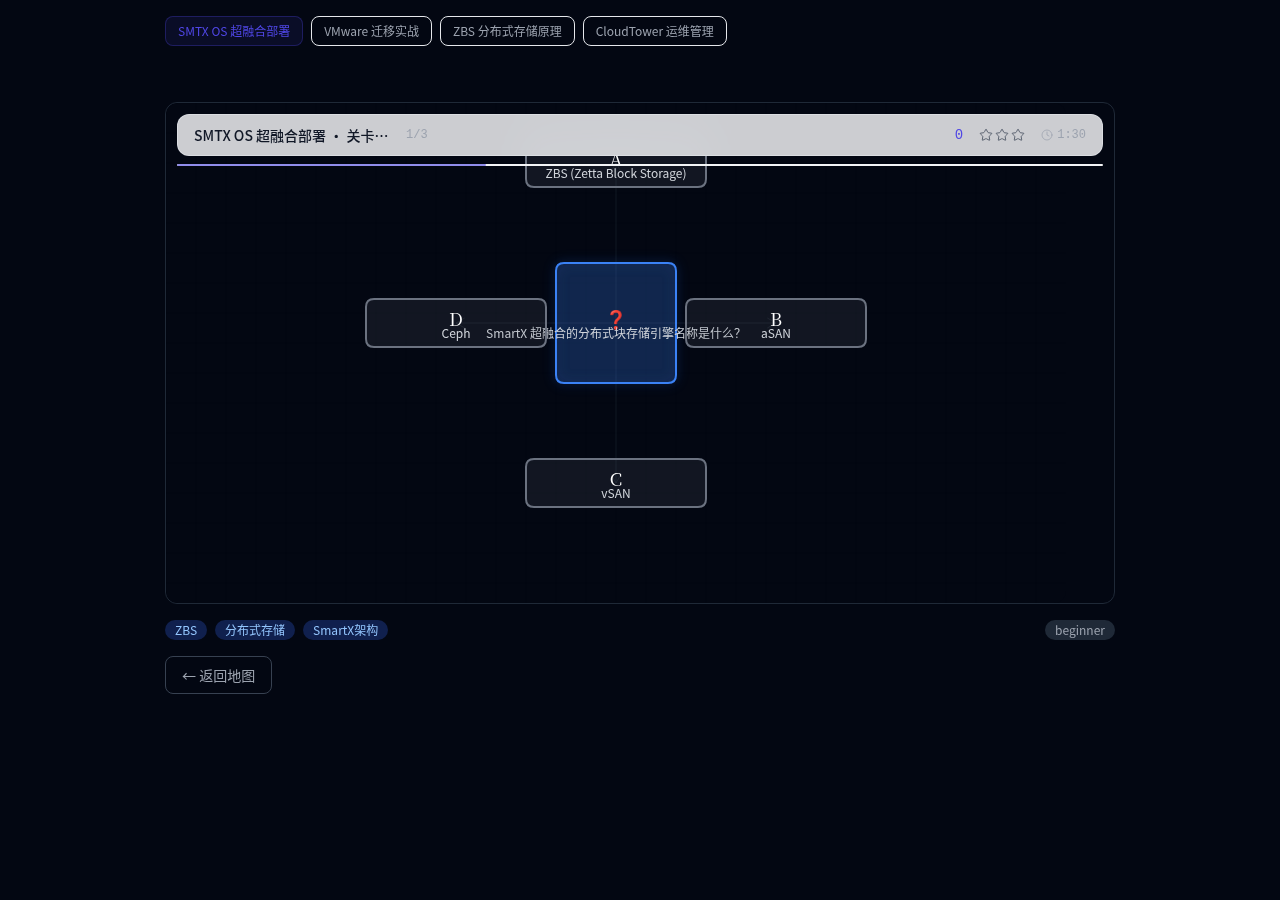

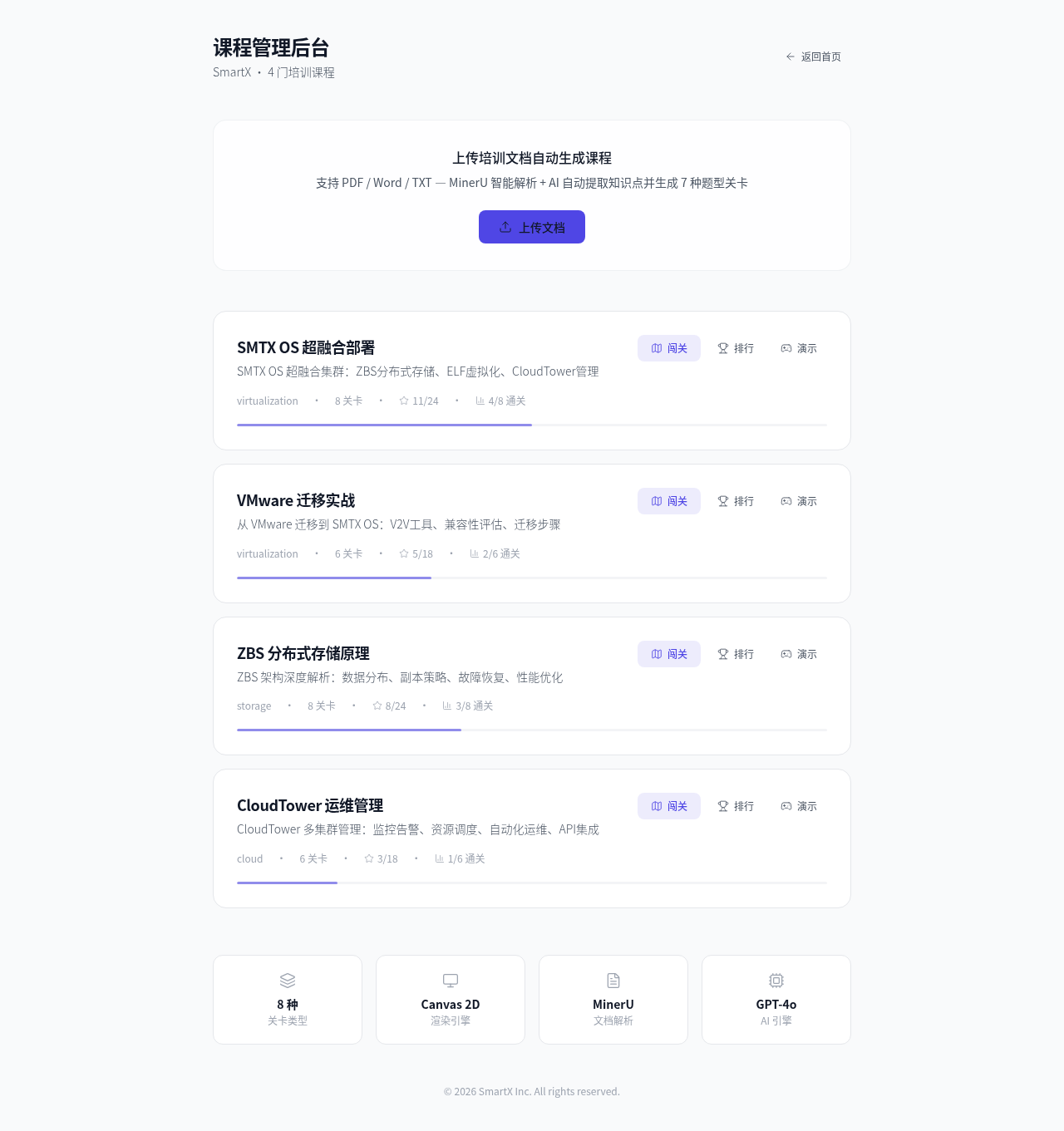

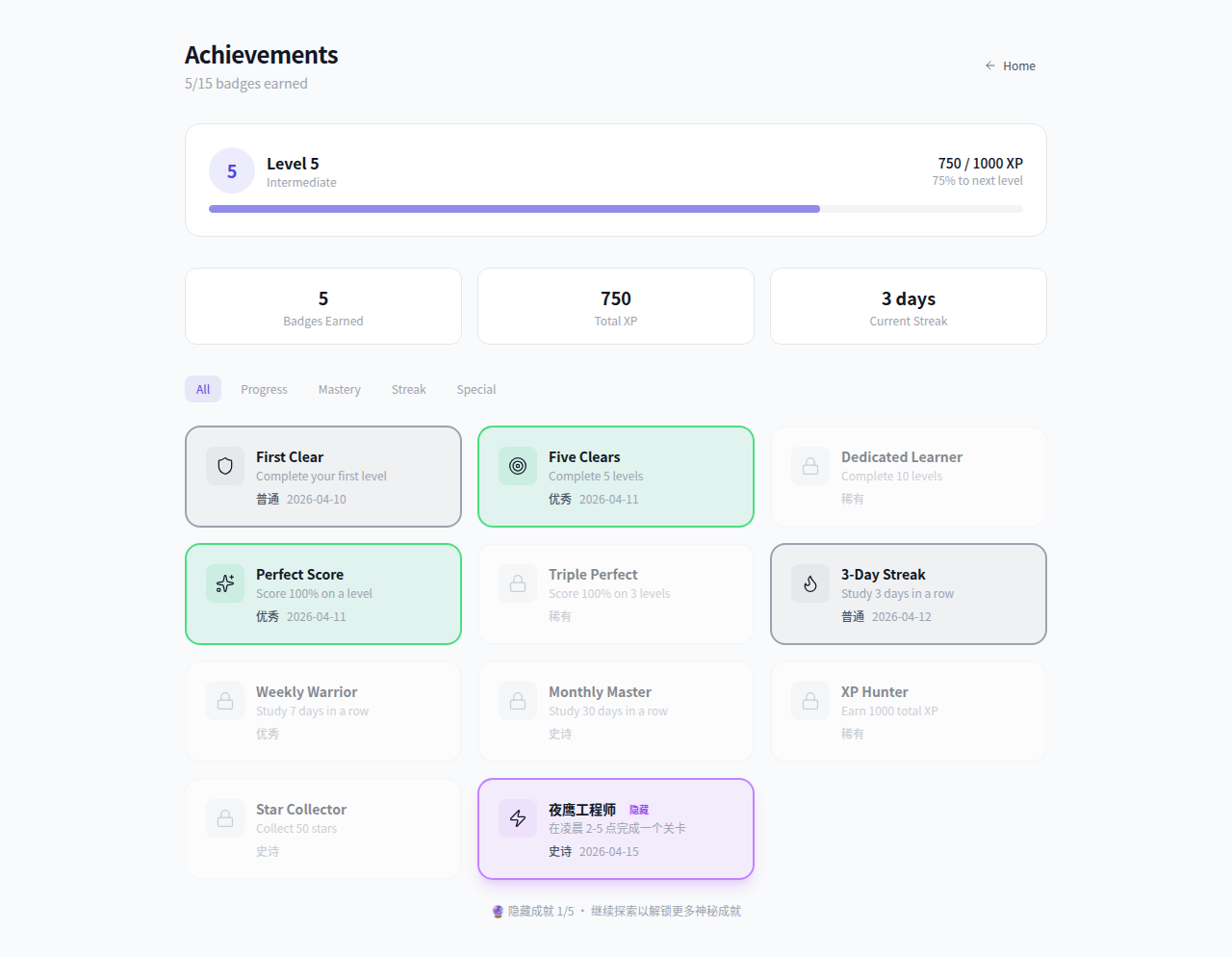

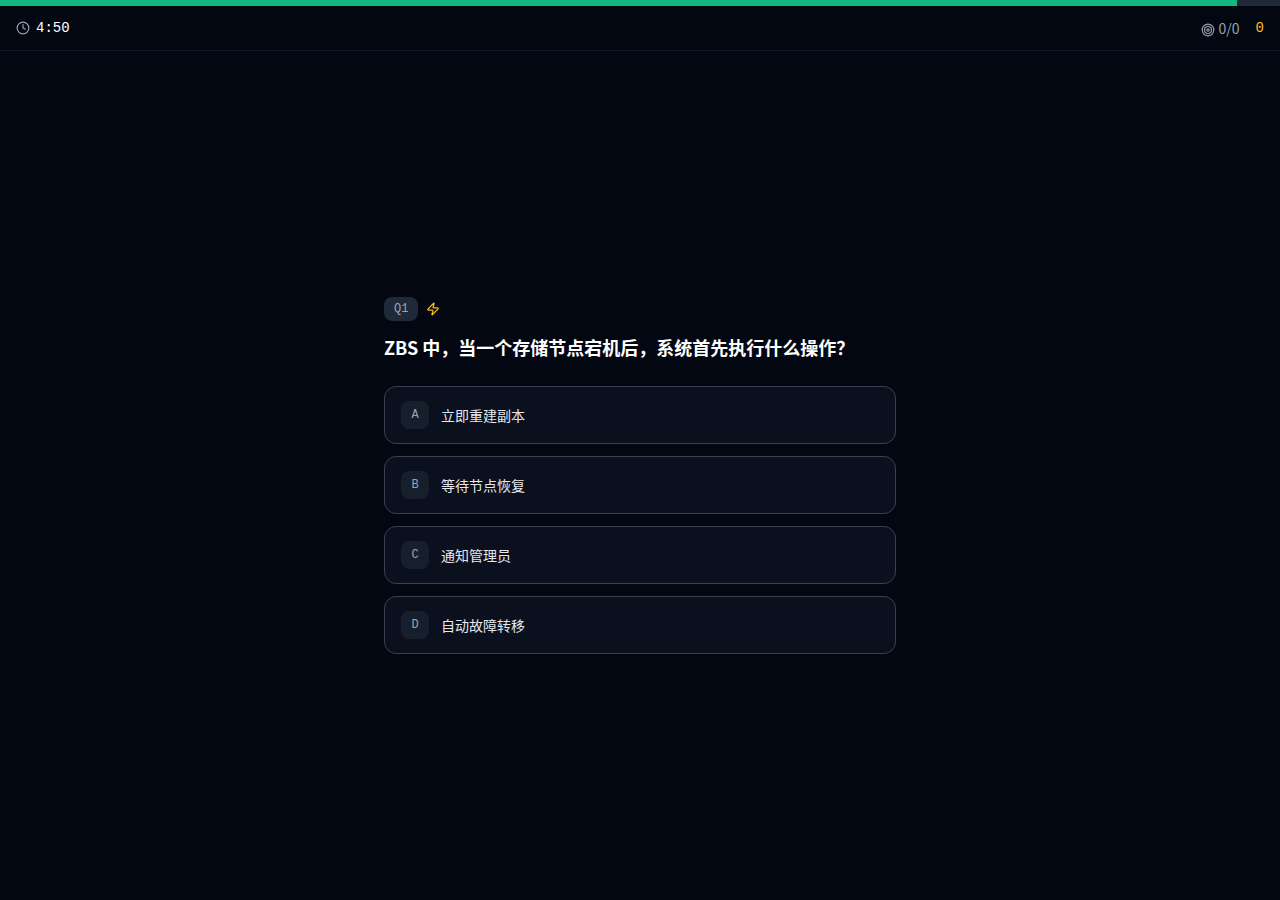

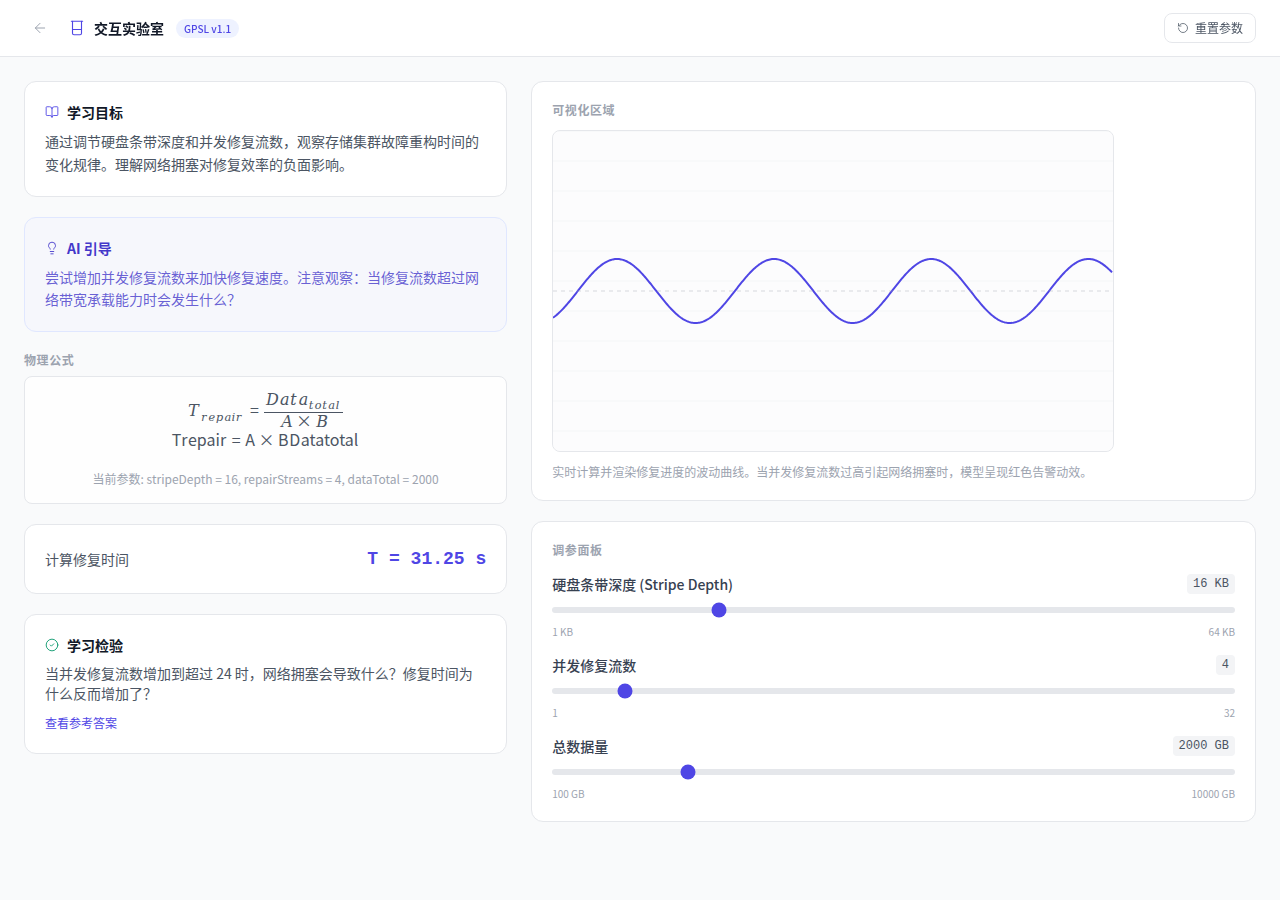

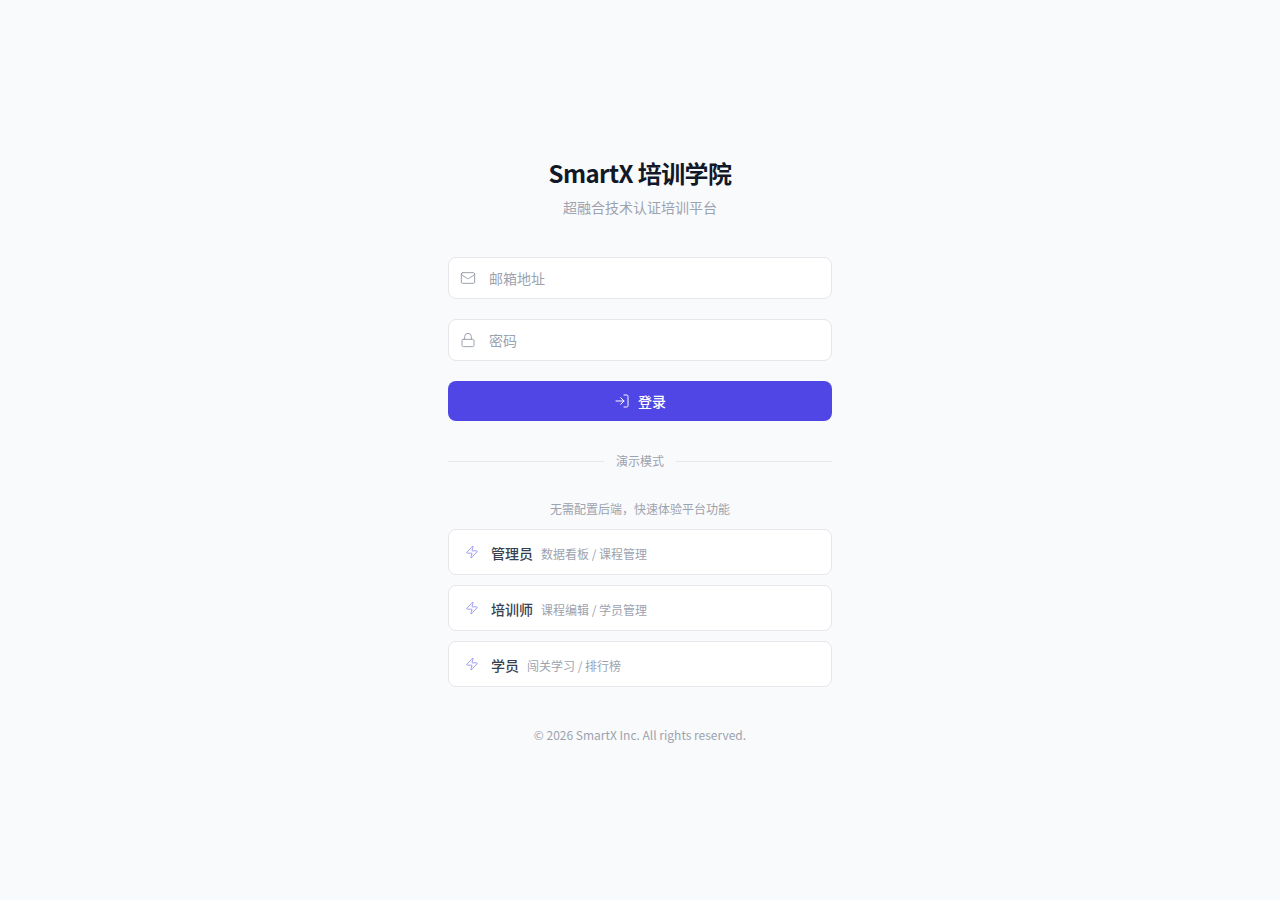

UI 界面截图 (UI Screenshots)
变更日志

1. 项目结构

SkillQuest/
├── apps/
│   ├── web/                          # Next.js 15 (App Router) — 前端
│   │   ├── src/app/
│   │   │   ├── (game)/               # 游戏端 (员工闯关)

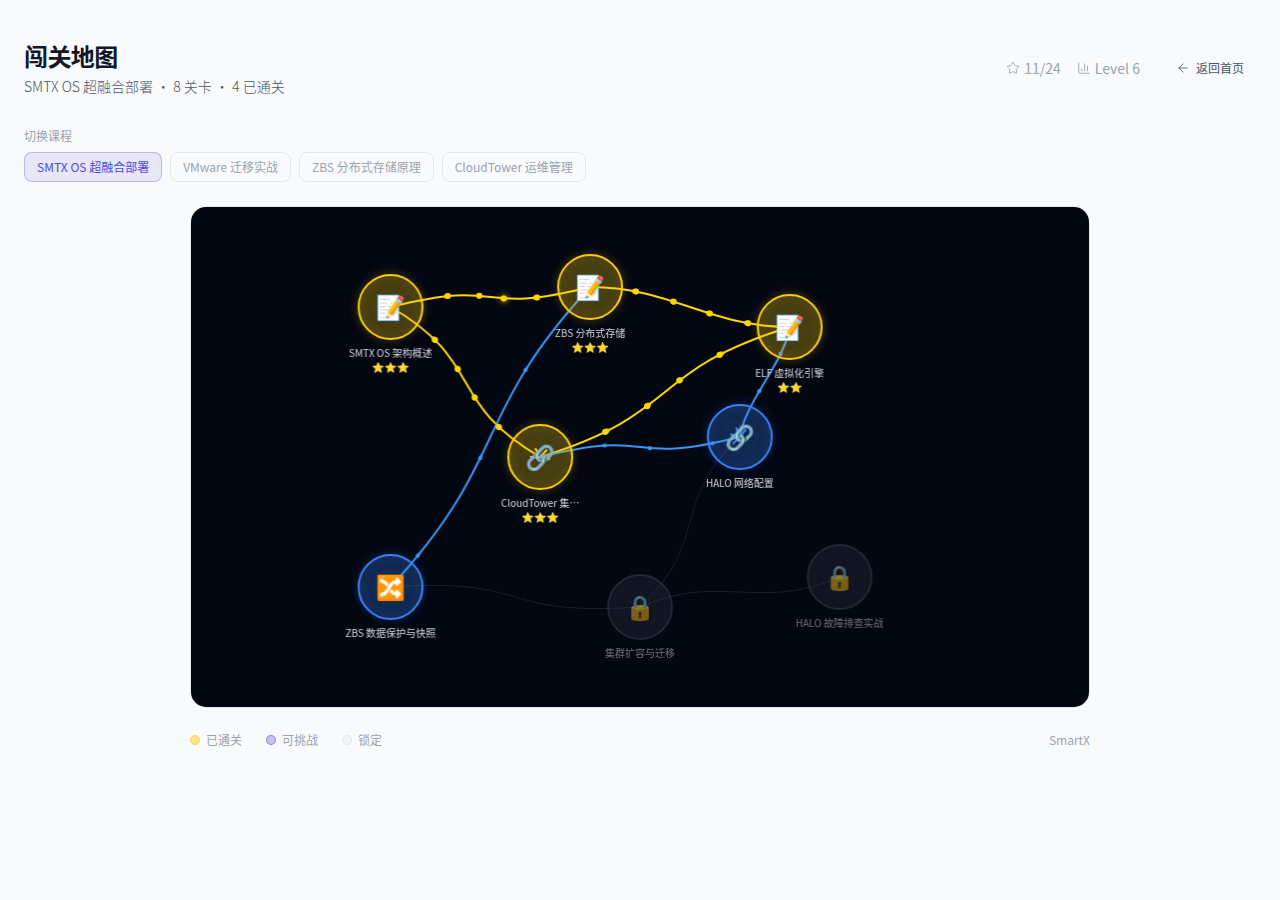

│   │   │   │   ├── map/              # 🗺️ 闯关地图
│   │   │   │   ├── level/[id]/       # 📝 关卡答题 + 知识普及弹窗
│   │   │   │   ├── play/[type]/[id]/ # 🎮 游戏播放器

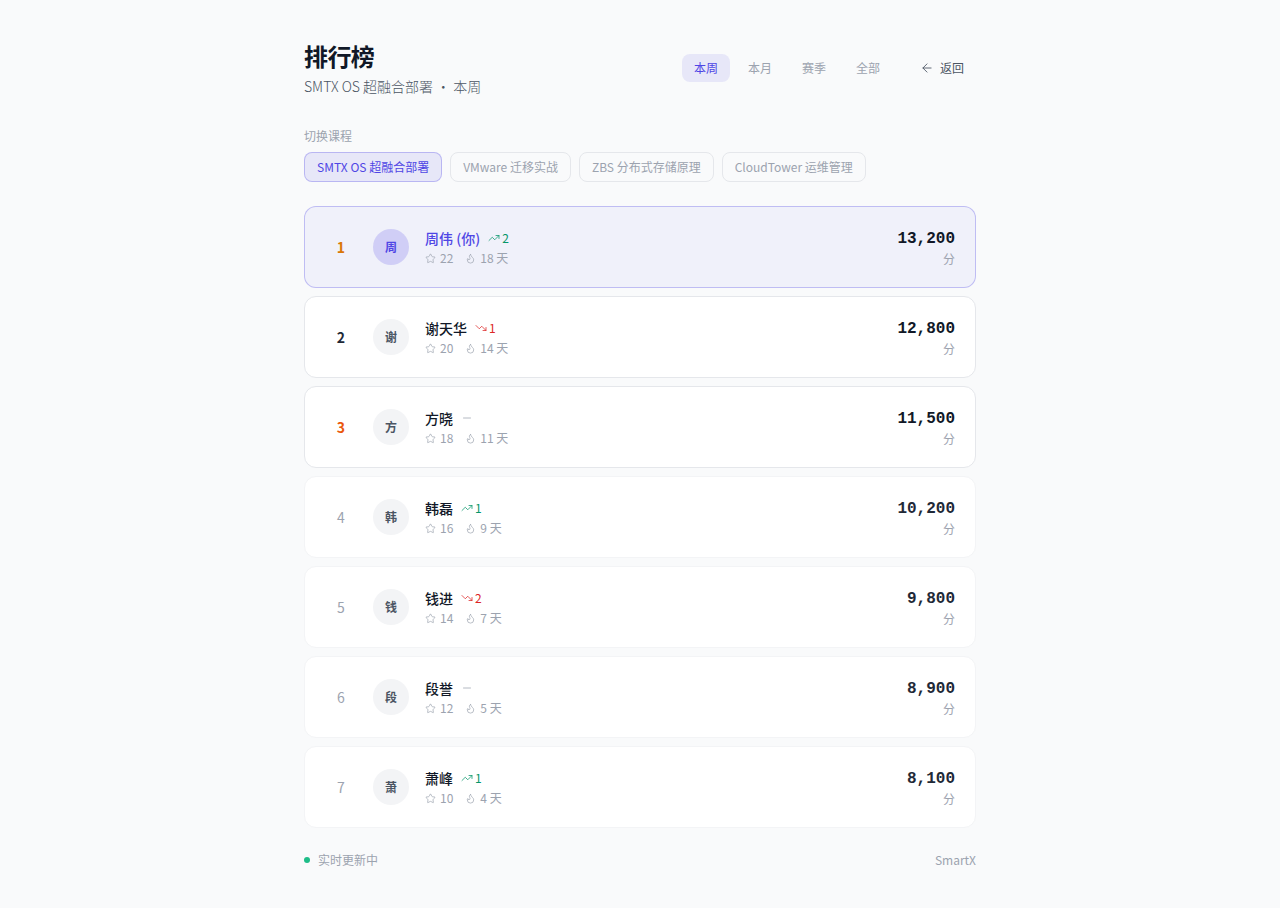

│   │   │   │   ├── leaderboard/      # 🏆 排行榜
│   │   │   │   └── replay/           # 🔁 专家对比复盘
│   │   │   ├── data-gravity/         # 🧲 ZBS 数据分布仿真 (Canvas 物理引擎)
│   │   │   │   └── story/            # 🎬 ZBS 数据流可视化 (五场景交互叙事)
│   │   │   ├── dashboard/            # 📊 学员仪表盘
│   │   │   ├── admin/                # ⚙️ 管理后台
│   │   │   ├── login/                # 🔐 登录
│   │   │   ├── register/             # 📝 注册
│   │   │   ├── showcase/             # 🎨 产品介绍
│   │   │   └── ...
│   │   ├── src/components/
│   │   │   ├── game/                 # 游戏相关组件
│   │   │   │   ├── LevelBriefingModal.tsx   # 关卡前知识普及弹窗
│   │   │   │   ├── UniversalGameRenderer.tsx
│   │   │   │   ├── ZBSFlowViz.tsx           # ZBS 五场景交互叙事可视化
│   │   │   │   ├── ScenarioGameRenderer.tsx # 情景选择关渲染器
│   │   │   │   └── LevelIntroModal.tsx      # 关卡叙事入口弹窗
│   │   │   ├── sandbox/              # GPSL v1.1 交互沙盒组件
│   │   │   ├── layout/               # 布局组件 (Navbar, AdminSidebar)
│   │   │   └── ui/                   # 通用 UI 组件
│   │   └── src/lib/
│   │       ├── mock-courses/         # Mock 课程数据
│   │       │   └── briefing-data.ts  # 关卡知识普及配置
│   │       └── auth-context.tsx      # 认证上下文
│   │
│   └── api/                          # NestJS 后端
│       ├── src/modules/
│       │   ├── auth/                 # JWT + 企业SSO + TenantGuard
│       │   ├── course/               # 课程管理 + AI 生成
│       │   ├── game-engine/          # 游戏状态机
│       │   ├── leaderboard/          # Redis 排行榜
│       │   └── analytics/            # 学习数据分析
│       └── prisma/                   # 数据库 Schema
│
├── packages/
│   ├── types/                        # @skillquest/types — 共享 TypeScript 类型
│   │   └── src/index.ts              # 所有类型定义 (LevelBriefing, DataParticle, etc.)
│   └── game-engine/                  # @skillquest/game-engine — 游戏引擎核心
│       ├── level-state-machine       # 关卡 DAG 状态机
│       ├── scoring-engine            # XP + combo + star 评分
│       ├── topology-engine           # BFS 拓扑连线验证
│       ├── combo-tracker             # 连击追踪
│       └── data-gravity/             # 数据引力场物理引擎
│
├── services/
│   └── ai-engine/                    # Python FastAPI — AI 引擎
│
└── infra/
    ├── docker-compose.yml            # PostgreSQL + Redis + API + Web + AI
    └── Dockerfile.*                  # 各服务容器

2. 技术栈

层级	技术	用途
前端框架	Next.js 15 (App Router)	SSR + 路由
游戏引擎	Phaser.js 3 / PixiJS / Canvas 2D	粒子流 + 交互动画
图可视化	Cytoscape.js	拓扑图渲染
UI 样式	Tailwind CSS	响应式布局 (Light Minimalist 主题)
动画	framer-motion	交互动画 (GPSL v1.1)
后端框架	NestJS 10	REST API + WebSocket
实时通信	Socket.io	排行榜推送
数据库	PostgreSQL 16	业务数据
缓存/排行	Redis 7	Sorted Set 排行榜
AI 引擎	FastAPI + GPT-4o / Gemini	题目生成 + 拓扑识别
构建工具	Turborepo + pnpm	Monorepo 管理
容器化	Docker Compose	本地开发 + 部署

3. 前端页面路由表

公共页面

| 路由 | 文件 | 说明 | |—|—|—| | / | app/page.tsx | 首页 | | /login | app/login/page.tsx | 登录 | | /register | app/register/page.tsx | 注册 | | /setup-vendor | app/setup-vendor/page.tsx | 平台初始化 (BOOTSTRAP_TOKEN) | | /showcase | app/showcase/page.tsx | 产品介绍 |

学员端 (LEARNER)

管理端 (ADMIN)

TRAINER 端

| 路由 | 文件 | 说明 | |—|—|—| | /courses/agency | app/courses/agency/page.tsx | 代理商课程管理 |

特殊页面

| 路由 | 文件 | 说明 | |—|—|—| | /data-gravity | app/data-gravity/page.tsx | ZBS 数据分布仿真（Canvas 物理引擎，关卡 l2 前置互动预习，含故事/仿真模式切换）| | /data-gravity/story | app/data-gravity/story/page.tsx | ZBS 数据流可视化（五场景交互叙事模式，framer-motion 动画）|

4. 共享类型系统

文件: packages/types/src/index.ts

核心类型

类型	用途
`LevelType`	关卡题型枚举：`choice`、`topology`、`terminal`、`scenario`、`flow_sim`、`sandbox`、`scenario_decision`
`LevelNode`	关卡节点
`ScoreResult`	评分结果
`LevelBriefing`	关卡前知识普及配置
`KnowledgePoint`	知识点条目
`LevelObjective`	关卡任务目标
`DataGravityState`	数据引力场仿真状态
`GravityNode`	引力节点
`DataParticle`	数据粒子
`EnergyMetrics`	能量指标
`GravityGunToolType`	引力枪工具类型
`SandboxSimConfig`	沙盒模拟配置 (GPSL v1.1)
`ZBSScene`	ZBS 可视化场景定义（id 1-5, title, description, interactable）
`CHUNK_COLORS`	ZBS 数据块颜色方案（chunk1-4, const assertion）
`ZBSNodeState`	存储节点状态：`normal` \| `active` \| `failed` \| `recovering` \| `recovered`
`ZBSFlowVizProps`	ZBS 可视化组件 props（onComplete, courseId, levelId）
`LevelNarrative`	关卡背景叙事（title, hook, protagonist, missionBrief, successMessage, failureMessage）
`ScenarioDecisionChoice`	情景选择题选项（id, text, isCorrect, consequence）
`ScenarioDecisionQuestion`	情景选择题数据（scenario, role, choices, correctRationale, knowledgePoint）
`GameRendererProps`	游戏渲染器通用 Props（levelId, courseId, onComplete, onAnswer, skipIntro）

`LevelBriefing` 接口（含 `interactiveDemo`）

export interface LevelBriefing {
  levelId: string;
  title: string;
  summary: string;
  knowledgePoints: KnowledgePoint[];
  objectives: LevelObjective[];
  gameTypeHint: string;
  estimatedMinutes: number;
  difficulty: 'beginner' | 'intermediate' | 'advanced';
  tips?: string[];
  /** 可选：关卡前互动演示入口 (v1.2 新增) */
  interactiveDemo?: {
    href: string;        // 跳转路径
    label: string;       // 按钮文字
    description: string; // 说明这个 demo 和本关的关系
  };
}

`LevelNarrative` 接口（关卡叙事系统）

export interface LevelNarrative {
  /** 关卡标题 (如 "第3关：ZBS的守护者") */
  title: string;
  /** 开场引子 (如 "北京某代理商IDC机房，凌晨3点警报响起...") */
  hook: string;
  /** 主角设定 (如 "你是刚入职的运维工程师李志远") */
  protagonist: string;
  /** 任务简报 (如 "今晚必须处理3个告警，保证业务不中断") */
  missionBrief: string;
  /** 通关成功文案 */
  successMessage: string;
  /** 通关失败文案 */
  failureMessage: string;
}

`ScenarioDecisionQuestion` 接口（情景选择关题目）

export interface ScenarioDecisionChoice {
  id: string;
  text: string;
  isCorrect: boolean;
  /** 选择此选项后的后果描述 */
  consequence: string;
}

export interface ScenarioDecisionQuestion {
  /** 情景描述 */
  scenario: string;
  /** 角色设定 */
  role: string;
  /** 选项列表 */
  choices: ScenarioDecisionChoice[];
  /** 正确答案解析 */
  correctRationale: string;
  /** 知识点提炼 */
  knowledgePoint: string;
}

`ZBSScene` 接口（ZBS 可视化场景）

export interface ZBSScene {
  id: 1 | 2 | 3 | 4 | 5;
  title: string;
  description: string;
  interactable: boolean;
}

export const CHUNK_COLORS = {
  chunk1: '#6366F1',  // 靛紫
  chunk2: '#22C55E',  // 绿
  chunk3: '#F59E0B',  // 橙
  chunk4: '#EC4899',  // 粉
} as const;

5. 游戏引擎

文件: packages/game-engine/

模块	说明
`level-state-machine`	关卡 DAG 状态机
`scoring-engine`	XP + combo + star 三维度评分
`topology-engine`	BFS 拓扑连线验证
`combo-tracker`	连击追踪
`data-gravity/`	数据引力场物理引擎（粒子运动、节点引力、故障注入、副本检测）

6. 关卡知识普及系统

涉及文件

文件	作用
`packages/types/src/index.ts`	`LevelBriefing` 接口定义
`apps/web/src/lib/mock-courses/briefing-data.ts`	各关卡知识普及数据 (Mock)
`apps/web/src/components/game/LevelBriefingModal.tsx`	知识普及弹窗渲染组件

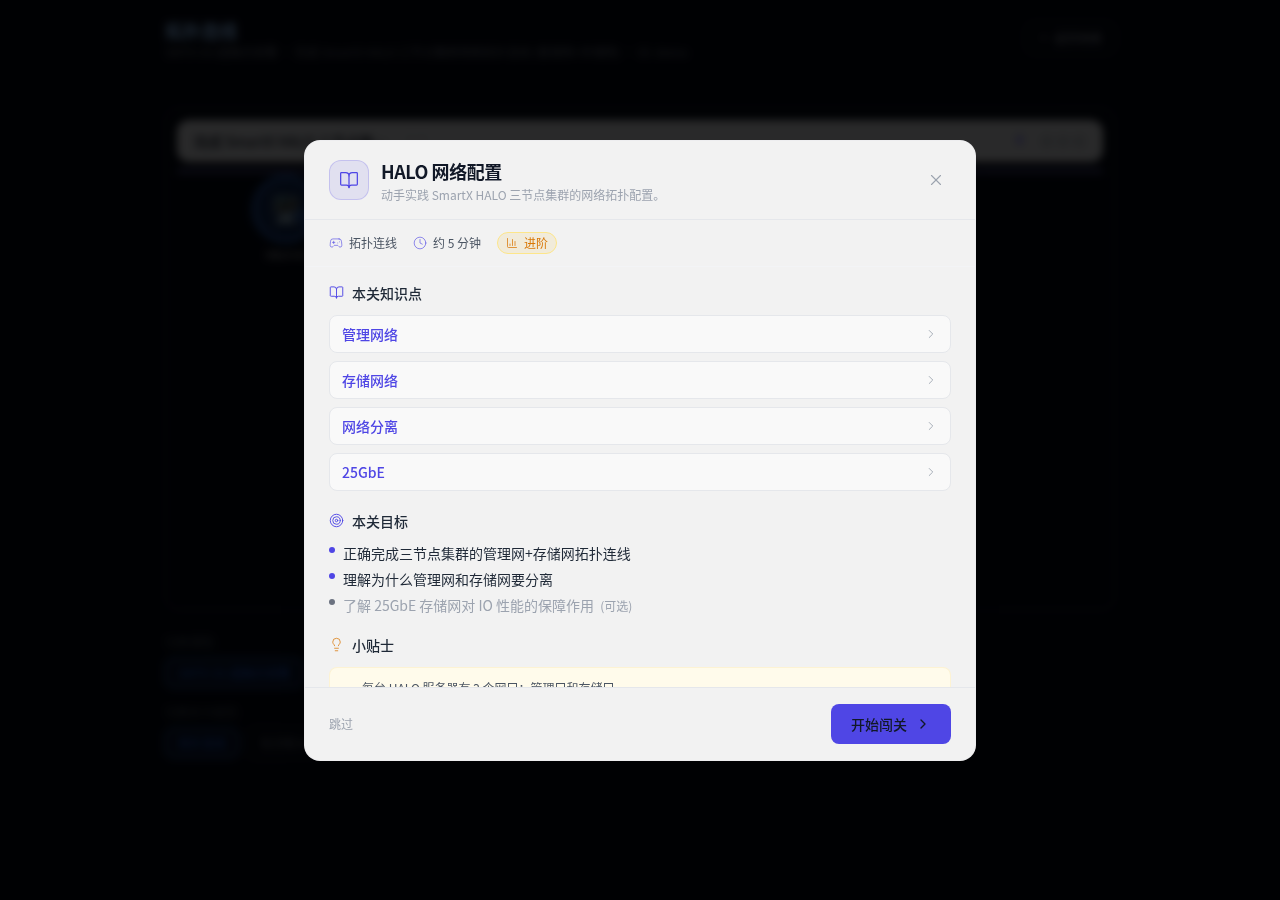

弹窗结构

┌──────────────────────────────────────────────────┐
│ [BookOpen] 关卡标题                               │
│ 关卡简介                                         │
├──────────────────────────────────────────────────┤
│ [Gamepad2] 选择题  [Clock] 约 3 分钟  [入门]      │
├──────────────────────────────────────────────────┤
│ [BookOpen] 本关知识点                             │
│   ├─ ZBS (可展开)                                │
│   ├─ 数据副本 (可展开)                            │
│   └─ ...                                         │
│                                                   │
│ [Target] 本关目标                                 │
│   ├─ ● 理解 ZBS 分布式存储的基本工作原理           │
│   └─ ○ 了解数据重建的触发条件和过程 (可选)         │
│                                                   │
│ [FlaskConical] 互动预习 ← (仅 interactiveDemo 存在时渲染)
│   ├─ 描述文字                                    │
│   ├─ [🧲 互动体验：ZBS 数据分布模拟器] → /data-gravity (target=_blank)
│   └─ 在新标签页体验后，回到此页面点击"开始闯关"    │
│                                                   │
│ [Lightbulb] 小贴士                               │
│   ├─ • 2 副本 = 数据存 2 份                      │
│   └─ • 纠删码空间利用率更高                       │
├──────────────────────────────────────────────────┤
│ [跳过]                      [开始闯关 →]          │
└──────────────────────────────────────────────────┘

互动演示数据流

LevelBriefing.interactiveDemo
  ↓ (briefing-data.ts 中配置)
LevelBriefingModal.tsx
  ↓ (渲染 Link 组件)
/data-gravity (target="_blank")
  ↓ (用户在新标签页体验)
返回弹窗 → 点击"开始闯关"

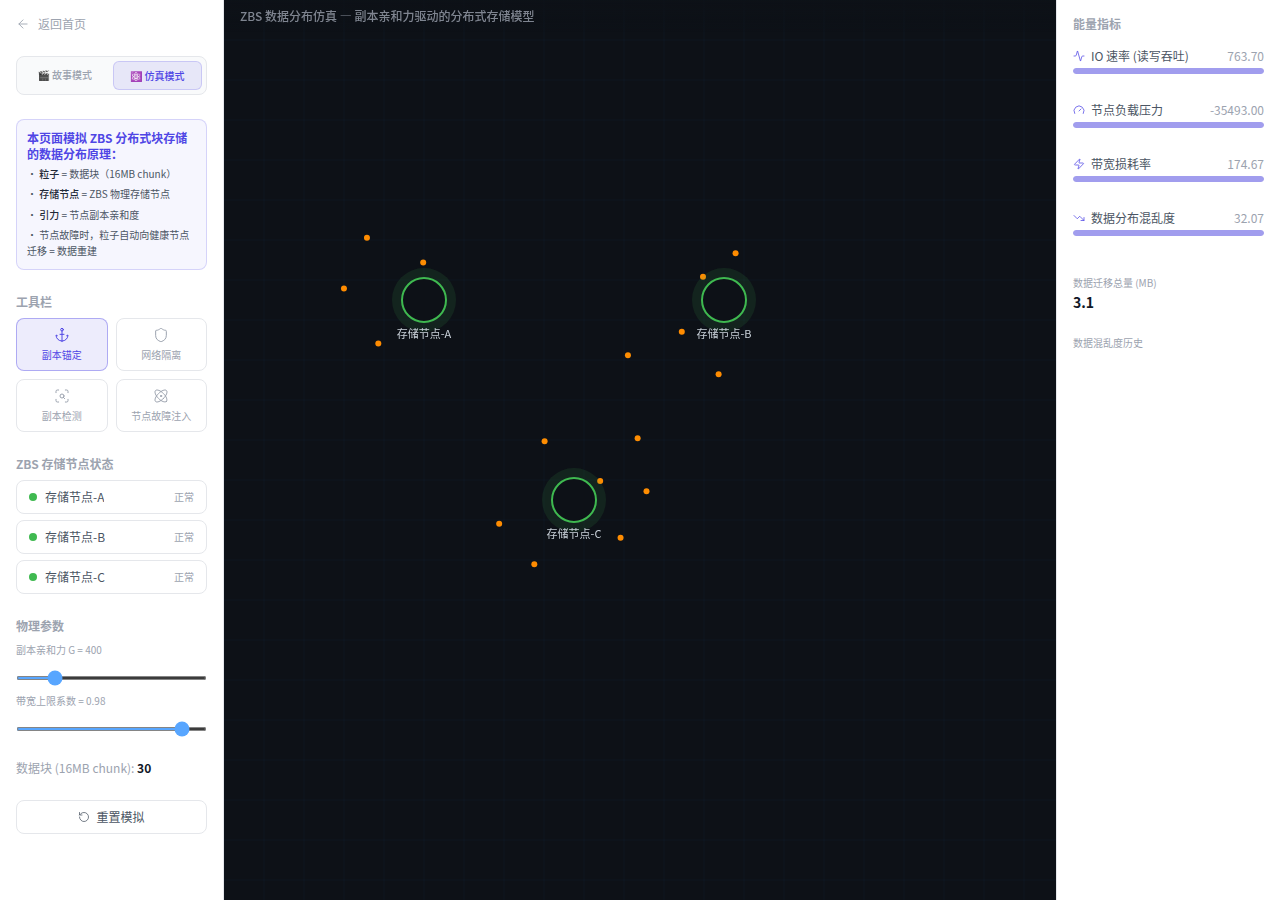

7. 数据引力场

页面定位

属性	值
路由	`/data-gravity`
文件	`apps/web/src/app/data-gravity/page.tsx`
定位	ZBS 分布式存储关卡 (l2) 的前置互动预习
引擎	Canvas 2D 物理仿真 (`@skillquest/game-engine` data-gravity 模块)
关联关卡	`l2`（ZBS 分布式存储）

UI 术语 ↔ ZBS 知识点映射

工具栏 (TOOLS)

工具 ID	当前 UI 标签	ZBS 知识点对应
`gravity_anchor`	副本锚定	在指定位置创建强副本亲和锚，数据块向此处汇聚
`force_shield`	网络隔离	划定网络分区屏障，模拟交换机故障或网络隔离
`the_lens`	副本检测	框选区域内查看各数据块所属的副本组 (replicaId)
`singularity`	节点故障注入	双击注入节点故障，触发数据重建流量

右侧能量指标面板

当前 UI 标签	对应物理量	ZBS 语义
IO 速率 (读写吞吐)	`kineticEnergy`	所有数据块的运动能量 ≈ 读写 IO
节点负载压力	`potentialEnergy`	节点间引力势能 ≈ 负载分布
带宽损耗率	`bandwidthLossRate`	跨节点传输带宽消耗
数据分布混乱度	`entropyDelta`	数据分布的熵变化量
数据迁移总量 (MB)	`displacement`	粒子位移总和 ≈ 数据迁移量
数据混乱度历史	entropy sparkline	数据分布混乱度趋势图

左侧参数面板

当前 UI 标签	说明
副本亲和力 G = {value}	引力常数 — 数值越大数据块越紧密聚集
带宽上限系数 = {value}	摩擦力 — 模拟带宽上限对迁移速度的约束
数据块 (16MB chunk): {count}	当前仿真中的数据块数量

节点状态区

项目	当前值
区块标题	ZBS 存储节点状态
状态翻译	`normal` → `正常`，`failed` → `已故障`，`overloaded` → `过载`
状态翻译实现	`NODE_STATUS_LABELS` 常量对象（lookup table）

其他 UI 元素

元素	当前文本
重置按钮	重置模拟
Canvas 标题条	ZBS 数据分布仿真 — 副本亲和力驱动的分布式存储模型
返回关卡按钮	`← 返回关卡`（仅当 `?from=level` 参数存在时显示）

ZBS 知识背景横幅

位于左侧面板顶部（返回首页 链接下方），内容：

本页面模拟 ZBS 分布式块存储的数据分布原理：
• 粒子 = 数据块（16MB chunk）
• 存储节点 = ZBS 物理存储节点
• 引力 = 节点副本亲和度
• 节点故障时，粒子自动向健康节点迁移 = 数据重建

URL 参数

参数	值	效果
`from`	`level`	显示「← 返回关卡」按钮
`levelId`	关卡 ID (默认 `2`)	返回按钮链接到 `/level/{levelId}`

完整入口 URL 示例: /data-gravity?from=level&levelId=2

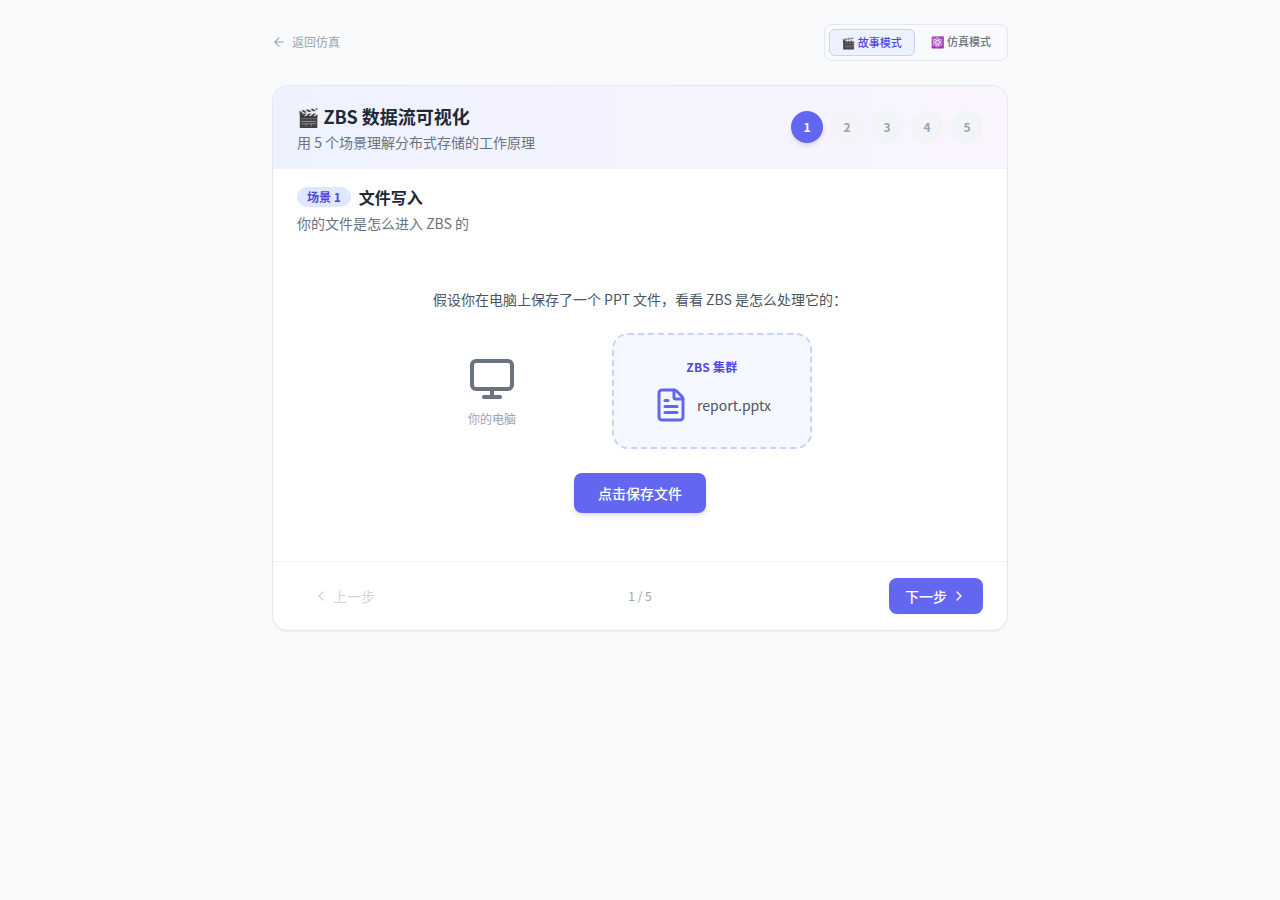

8. ZBS 数据流可视化

页面定位

属性	值
路由	`/data-gravity/story`
文件	`apps/web/src/app/data-gravity/story/page.tsx`
核心组件	`apps/web/src/components/game/ZBSFlowViz.tsx`
定位	ZBS 分布式存储的故事化叙事教学，用非技术用户能理解的方式讲解 ZBS 原理
动画库	framer-motion（项目已有依赖，无 Three.js）
关联关卡	`l2`（ZBS 分布式存储）

设计原则

用用户熟悉的现实事物作类比 — 副本=备份U盘，节点=仓库，分片=把书撕成三份
分步可操控，不要一次全展示 — 5个场景逐步推进，用户点”下一步”触发
动画描述”结果”而非”过程” — 不展示数据包传输细节，展示”3台机器都亮了，数据安全了”

五场景结构

场景	标题	描述	可交互
1	文件写入	文件自动切成 4 个 Chunk	否
2	数据分布	4 个数据块分布到 3 个节点	✅ 可点击节点查看详情
3	节点故障	一台机器故障，自动恢复副本	否
4	副本策略	滑块调整副本数，实时计算安全性/存储占用	✅ 滑块交互
5	数据读取	就近路由选择最快节点，拼合返回完整文件	否

数据块颜色方案

数据块	颜色	色值
Chunk 1 (C1)	靛紫	`#6366F1`
Chunk 2 (C2)	绿	`#22C55E`
Chunk 3 (C3)	橙	`#F59E0B`
Chunk 4 (C4)	粉	`#EC4899`

与关卡的联动

用户进入第2关（ZBS存储原理）
    ↓
LevelBriefingModal 显示"互动预习"卡片
    ↓ 点击
/data-gravity/story?from=level&levelId=2
    ↓ 5个场景约3分钟
点击"我看懂了" → onComplete → 返回 /level/2
    ↓
游戏关卡正式开始

模式切换

/data-gravity 页面左侧面板提供模式切换器：

🎬 故事模式 → /data-gravity/story — 非技术用户友好的叙事教学
⚛️ 仿真模式 → /data-gravity — 物理粒子仿真（面向技术用户）

9. 情景选择关

概述

属性	值
关卡类型	`scenario_decision`
渲染组件	`apps/web/src/components/game/ScenarioGameRenderer.tsx`
适用知识点	操作流程、故障处理、最佳实践
数据来源	`apps/web/src/lib/mock-courses/play-content.ts`

核心体验

用户扮演一个角色（如”运维工程师张工”），遇到真实情景，做出选择。每个选择都有后果展示 + 知识点提炼。

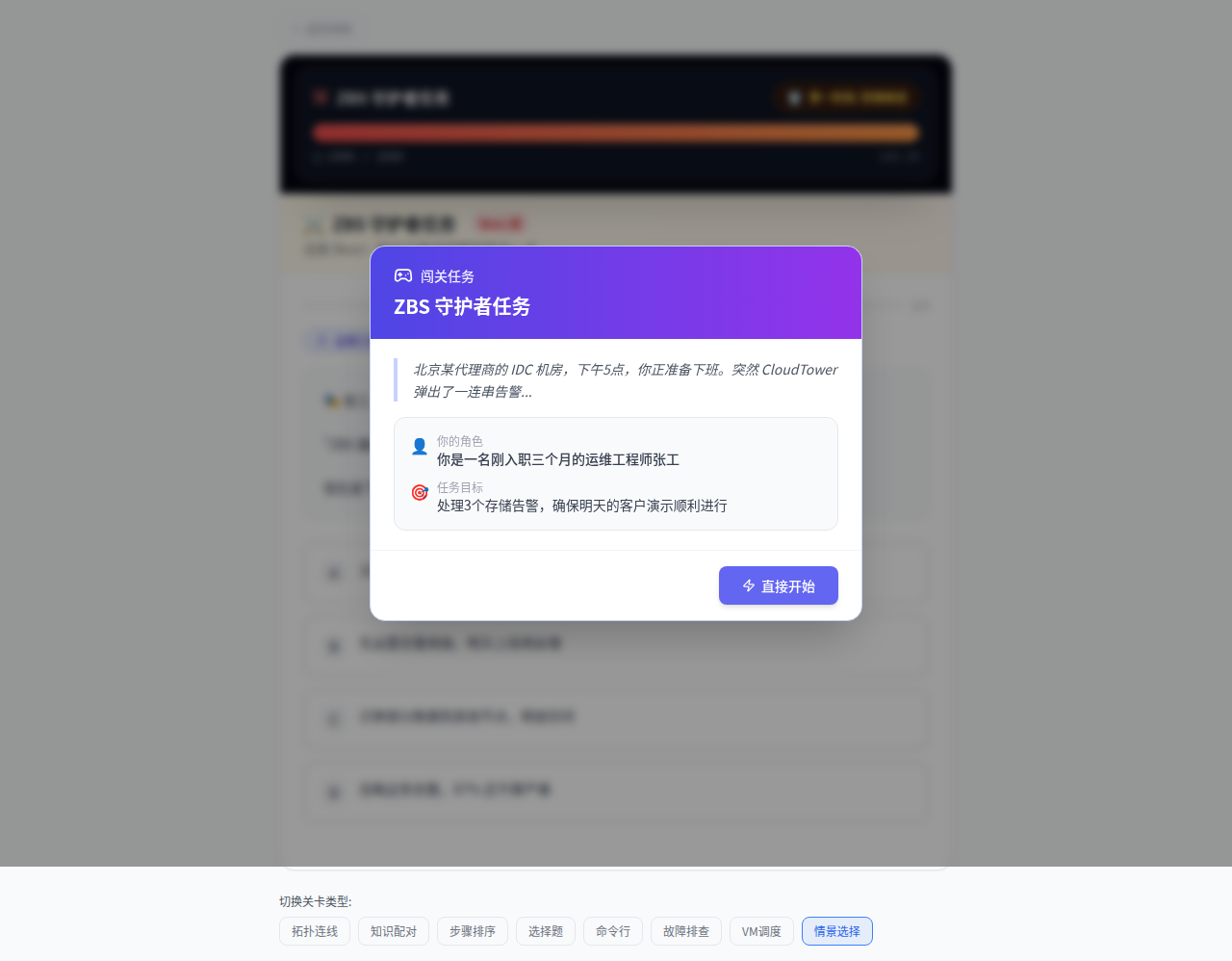

UI 结构

┌─────────────────────────────────────────────────────────┐
│  🎭 角色名，情景描述：                                   │
│                                                         │
│  "ZBS 集群中 Node-3 状态变为 WARNING，                  │
│   磁盘使用率达到 87%"                                   │
│                                                         │
│  [A] 选项1                                              │
│  [B] 选项2                                              │
│  [C] 选项3 ← 正确                                      │
│  [D] 选项4                                              │
└─────────────────────────────────────────────────────────┘

选择后 →

┌─────────────────────────────────────────────────────────┐
│  ✅/❌ 选择结果                                          │
│  🎬 后果叙述                                             │
│  💡 知识点提炼                                           │
│  [继续 →]                                               │
└─────────────────────────────────────────────────────────┘

评分机制

function calculateStars(correctCount: number, totalQuestions: number): 0 | 1 | 2 | 3 {
  const percentage = Math.round((correctCount / totalQuestions) * 100);
  if (percentage >= 90) return 3;   // ★★★
  if (percentage >= 70) return 2;   // ★★
  if (percentage >= 50) return 1;   // ★
  return 0;
}
// score = Math.round((correctCount / totalQuestions) * 100)

路由与适配

路由: /play/scenario_decision/{id}?course={courseId}
适配: scenario_decision 类型不使用 UniversalGameRenderer 适配器模式
渲染: 直接由 ScenarioGameRenderer 组件渲染
原因: 情景选择关的 UI 结构（角色扮演 + 后果叙事）与通用渲染器差异较大

涉及文件

文件	作用
`packages/types/src/index.ts`	`ScenarioDecisionChoice`, `ScenarioDecisionQuestion` 类型
`apps/web/src/components/game/ScenarioGameRenderer.tsx`	情景选择关渲染器
`apps/web/src/lib/mock-courses/play-content.ts`	Mock 情景选择题数据（3道 ZBS 守护者任务题）
`apps/web/src/app/(game)/play/[type]/[id]/page.tsx`	路由分发，`scenario_decision` 类型的特殊处理

10. 关卡叙事系统

概述

让游戏”感觉像游戏”而不是”考试”。进入关卡时展示角色扮演场景，让每一关都有叙事连续性。

涉及文件

文件	作用
`packages/types/src/index.ts`	`LevelNarrative` 接口定义
`apps/web/src/components/game/LevelIntroModal.tsx`	关卡叙事入口弹窗
`apps/web/src/lib/mock-courses/play-content.ts`	Mock 叙事数据

LevelIntroModal UI 结构

╔════════════════════════════════════════╗
║  🎮 第N关：{narrative.title}           ║
║                                        ║
║  {narrative.hook}                      ║
║                                        ║
║  👤 你的角色：{narrative.protagonist}   ║
║  📋 任务：{narrative.missionBrief}      ║
║                                        ║
║  [📋 查看任务背景]  [⚡ 直接开始]      ║
╚════════════════════════════════════════╝

使用方式

LevelIntroModal 目前仅在 scenario_decision 关卡类型中使用。进入关卡时，如果 play-content.ts 中配置了 narrative 字段，将自动弹出叙事弹窗。用户点击”直接开始”后，弹窗关闭，游戏正式开始。

叙事数据流

play-content.ts (narrative 配置)
    ↓
play/[type]/[id]/page.tsx (读取 narrative)
    ↓ narrative && !introDismissed
LevelIntroModal (弹窗渲染)
    ↓ onStart
setIntroDismissed(true) → ScenarioGameRenderer (游戏开始)
    ↓ onComplete
narrative.successMessage / narrative.failureMessage (结算展示)

11. UI 界面截图

🛡️ 维护规则 (重要 — 不要忽略!)

本节是 整个软件的 UI 截图档案，每张图片对应一个真实路由。任何新增 / 删除 / 重命名路由的改动，必须同步更新 SkillQuest/docs/screenshots/ 目录下的对应截图，并在下表中更新条目。

当页面视觉发生重大变化（布局、配色、关键组件重构）时，必须重新生成受影响的截图。

截图标准：Chromium headless，1280×900 视口，fullPage: true，PNG 格式，文件名需与下表 截图 列完全一致。

所有截图必须在安装中文字体 (fonts-noto-cjk) 的环境下生成，防止出现”豆腐框”乱码。

严禁删除本节。PR Review 时若发现此节缺失或被简化，应直接打回。

最近一次全量回归：2026-04-21，基于 pnpm start 生产构建产物 (Next.js 15.5.15 App Router) + 后端离线模式 (mock + localStorage)。

11.1 截图索引

#	路由	角色	说明	截图
01	`/`	公共	首页 — SmartX 培训学院门户，危机模拟器 CTA、5分钟冲刺、实时排行榜、4 门课程、快速入口	`01-home.png`
02	`/login`	公共	登录页 + 演示模式三选一（管理员 / 培训师 / 学员）	`02-login.png`
03	`/register`	公共	学员注册页	`03-register.png`
04	`/showcase`	公共	产品动态展示页 — 七大能力、8 种关卡类型、四层架构、工作流程	`04-showcase.png`

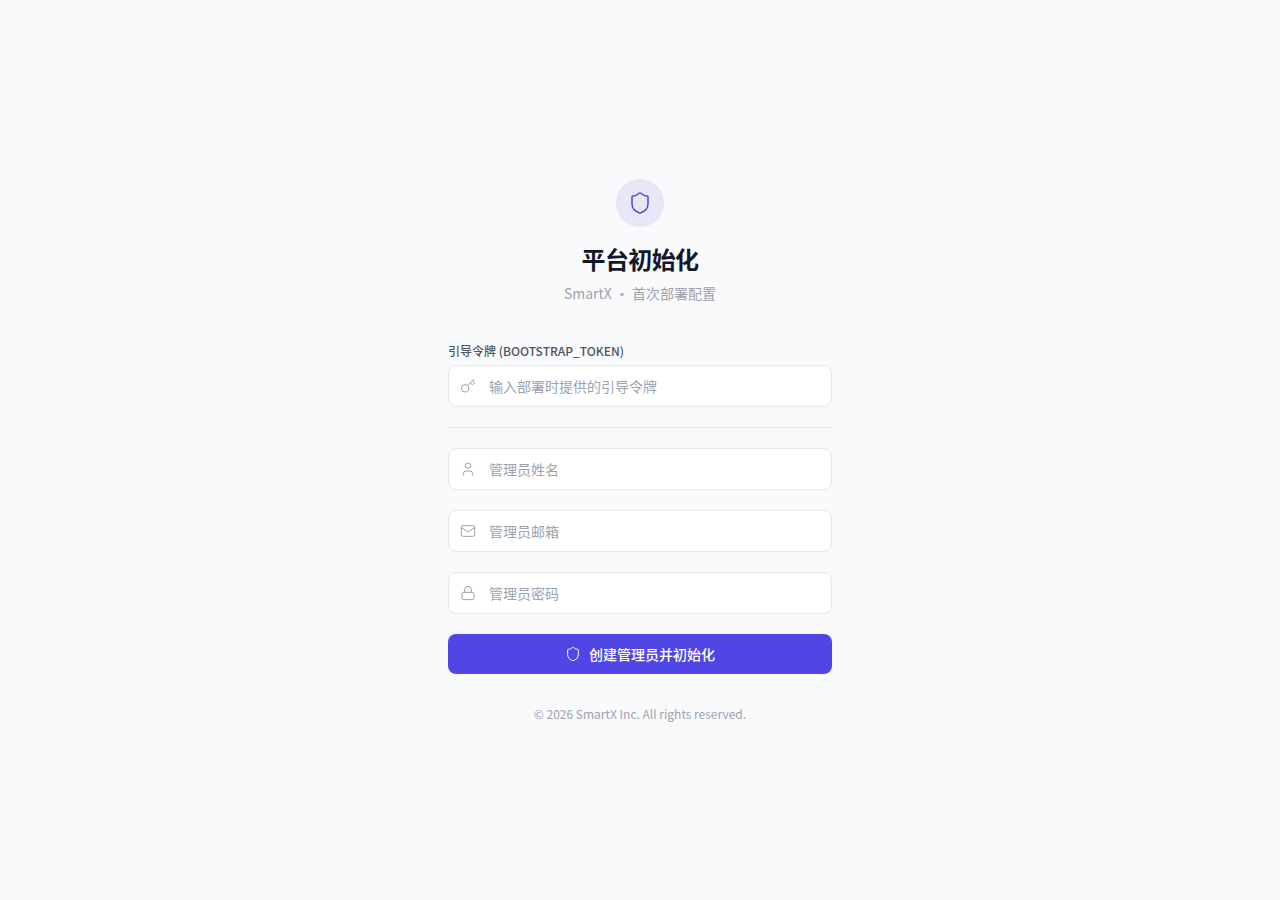

05	`/setup-vendor`	初始化	平台首次部署配置（引导令牌 + 超级管理员账号）	`05-setup-vendor.png`
10	`/map`	学员	闯关地图（Canvas 粒子流 DAG 图 + 课程切换）	`10-map.png`
11	`/leaderboard`	学员	实时排行榜（本周 / 本月 / 赛季 / 全部）	`11-leaderboard.png`
12	`/courses`	培训师 / 管理员	课程管理后台（卡片视图 + 闯关/排行/演示入口）	`12-courses.png`
13	`/courses/agency`	代理商	代理商后台（学员进度表 + 课程分配）	`13-courses-agency.png`

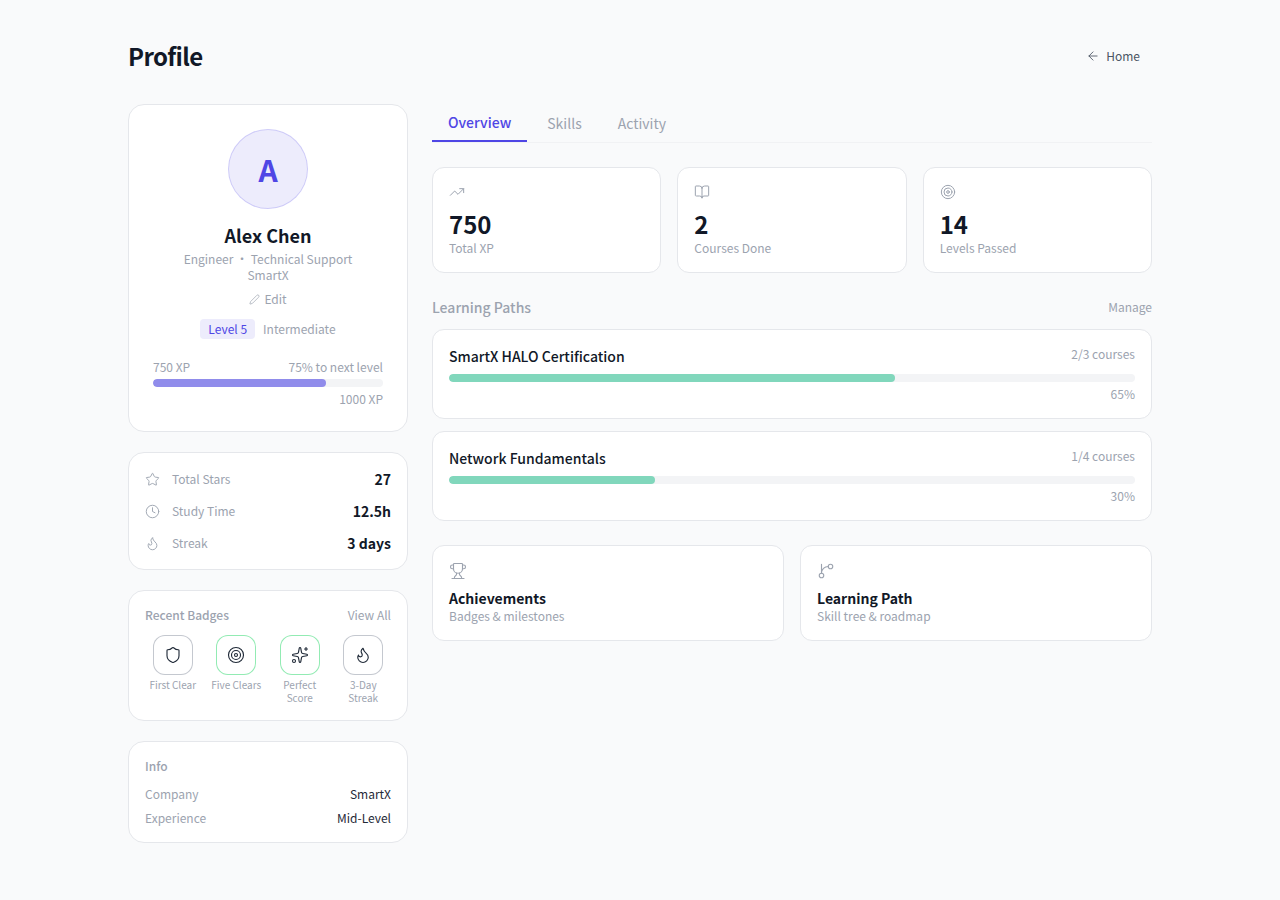

14	`/profile`	学员	个人资料（XP 进度、徽章、学习路径、技能概览）	`14-profile.png`
15	`/dashboard`	学员	学员仪表盘（继续学习 + 签到日历 + 我的课程）	`15-dashboard.png`
16	`/achievements`	学员	成就徽章墙（普通 / 优秀 / 稀有 / 史诗 + 隐藏成就）	`16-achievements.png`
17	`/learning-path`	学员	学习路径（推荐课程 + 技能树）	`17-learning-path.png`

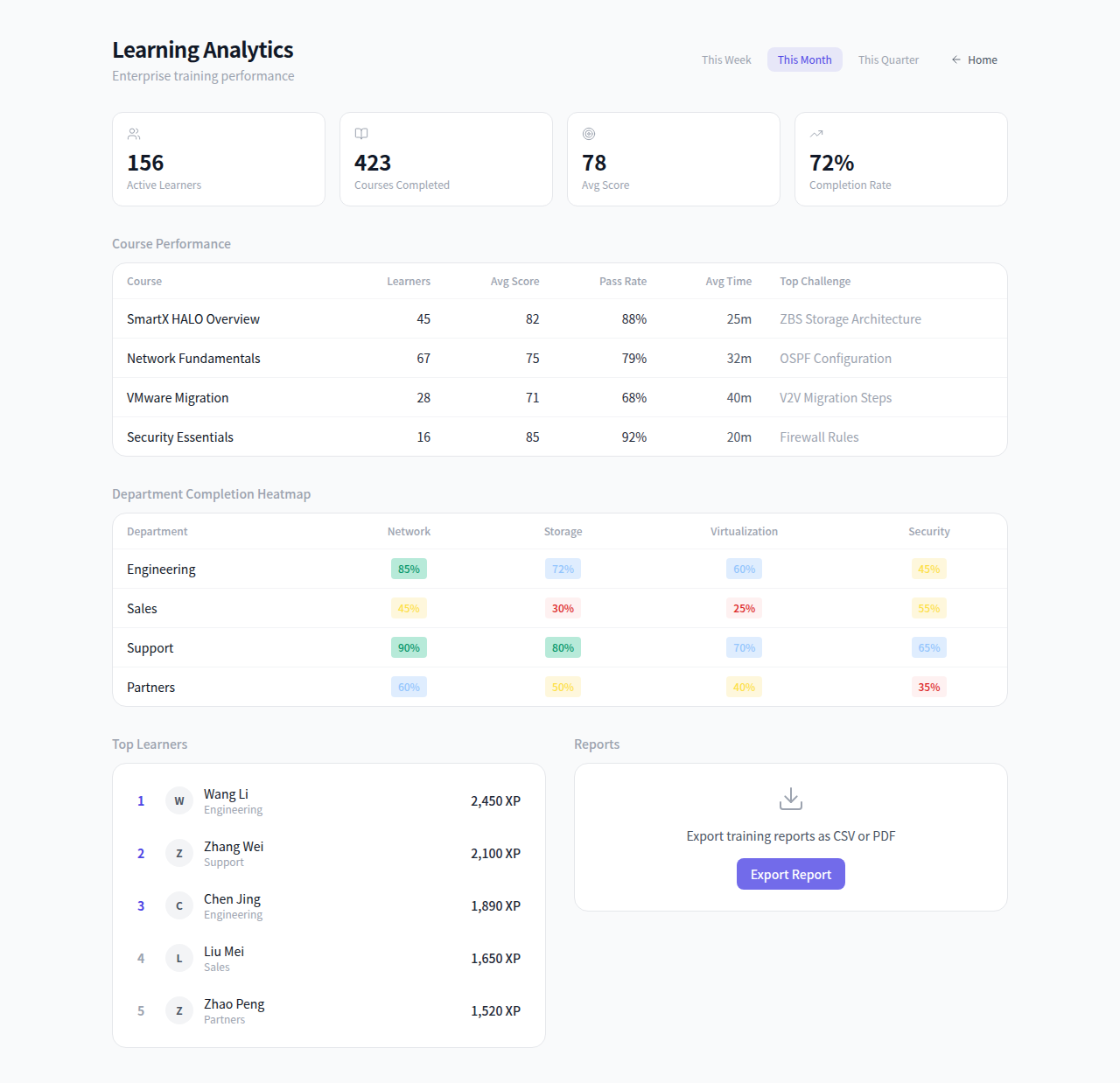

18	`/analytics`	管理员	学习分析（课程表现 + 部门完成热力图 + Top 学员）	`18-analytics.png`

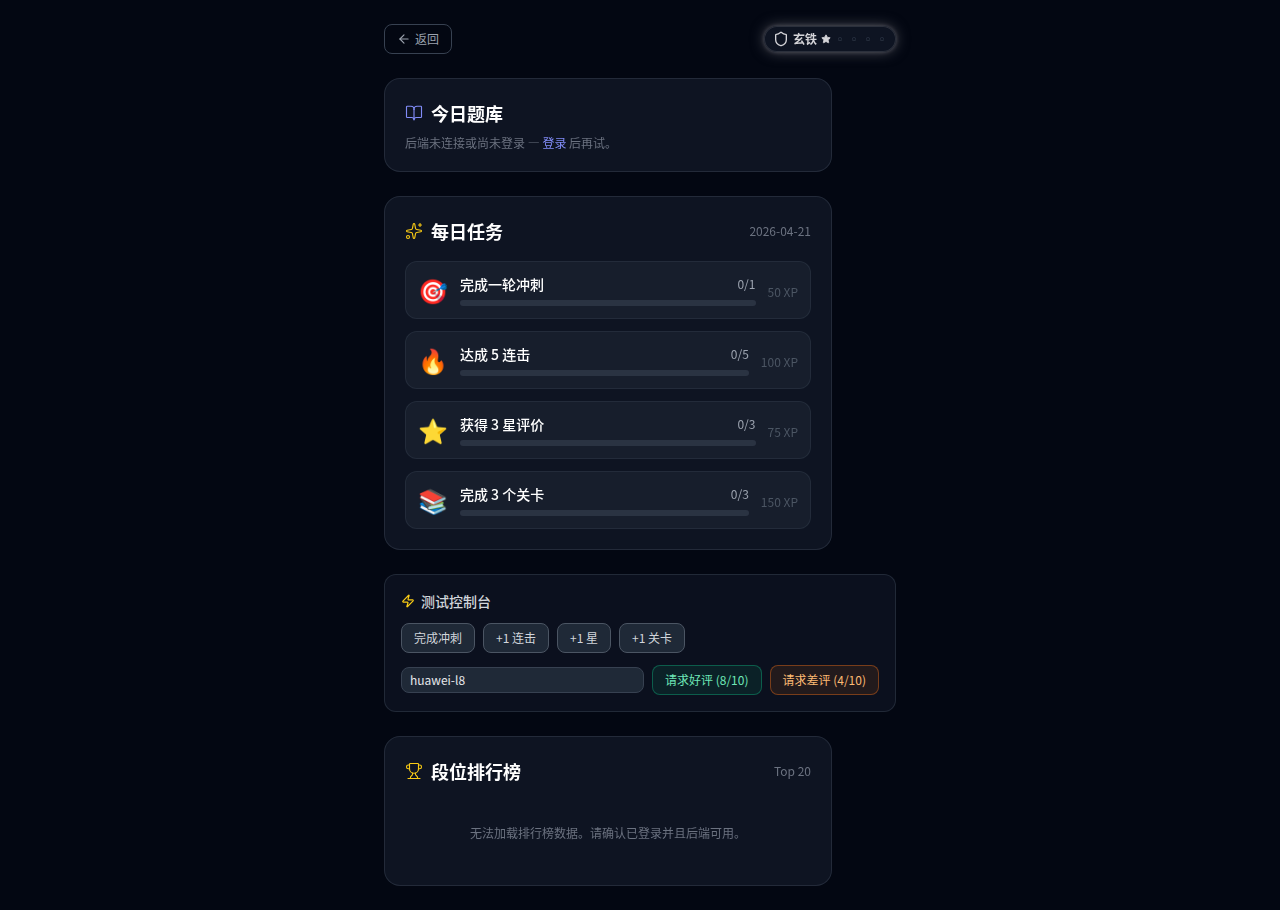

19	`/daily`	学员	每日任务 / 今日题库 / 段位排行榜（新增 gamification 页）	`19-daily.png`
20	`/sprint`	学员	5 分钟冲刺（Duolingo 风格连续答题 + 倒计时）	`20-sprint.png`

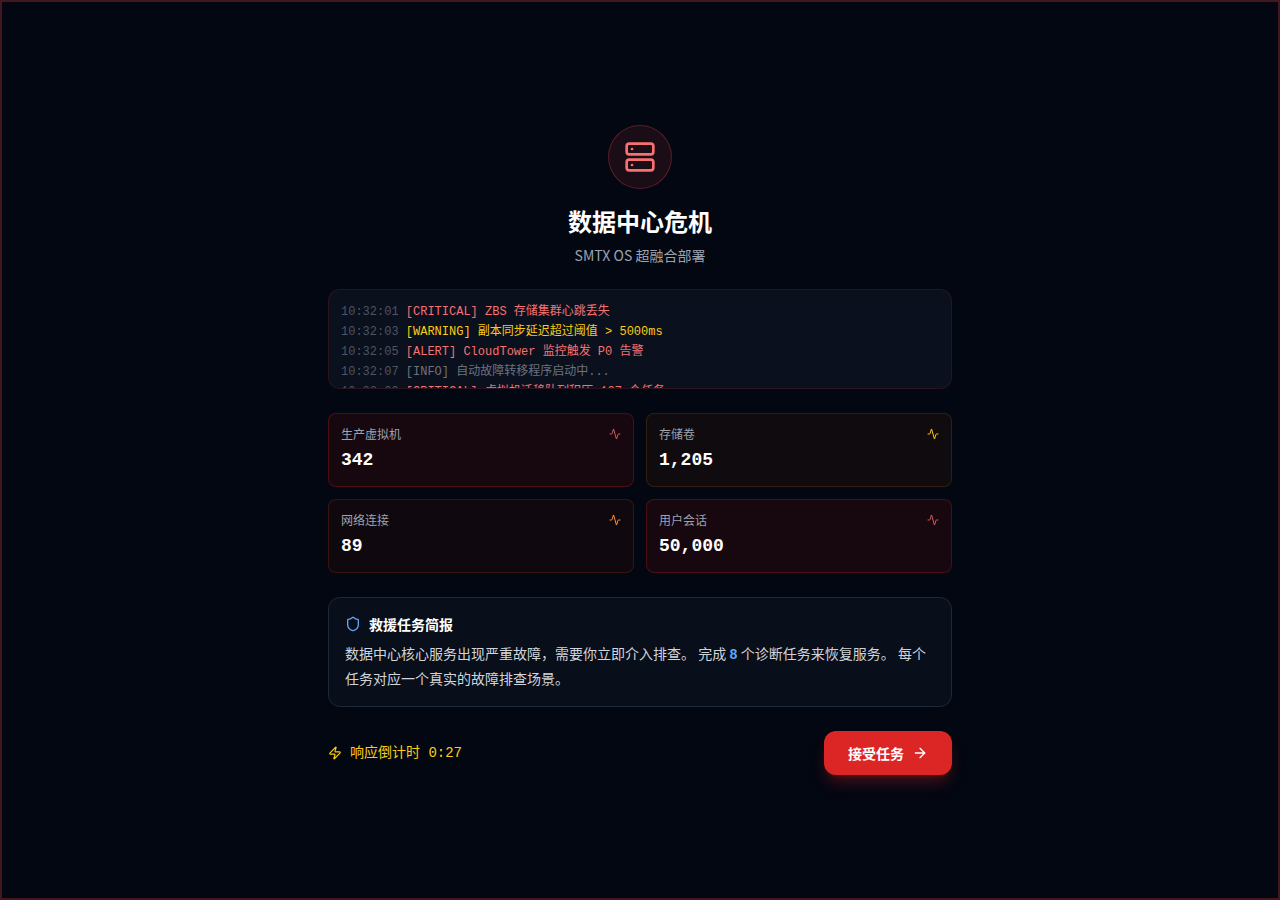

21	`/crisis`	学员	沉浸式数据中心危机模拟器（实时日志 + 紧急告警）	`21-crisis.png`

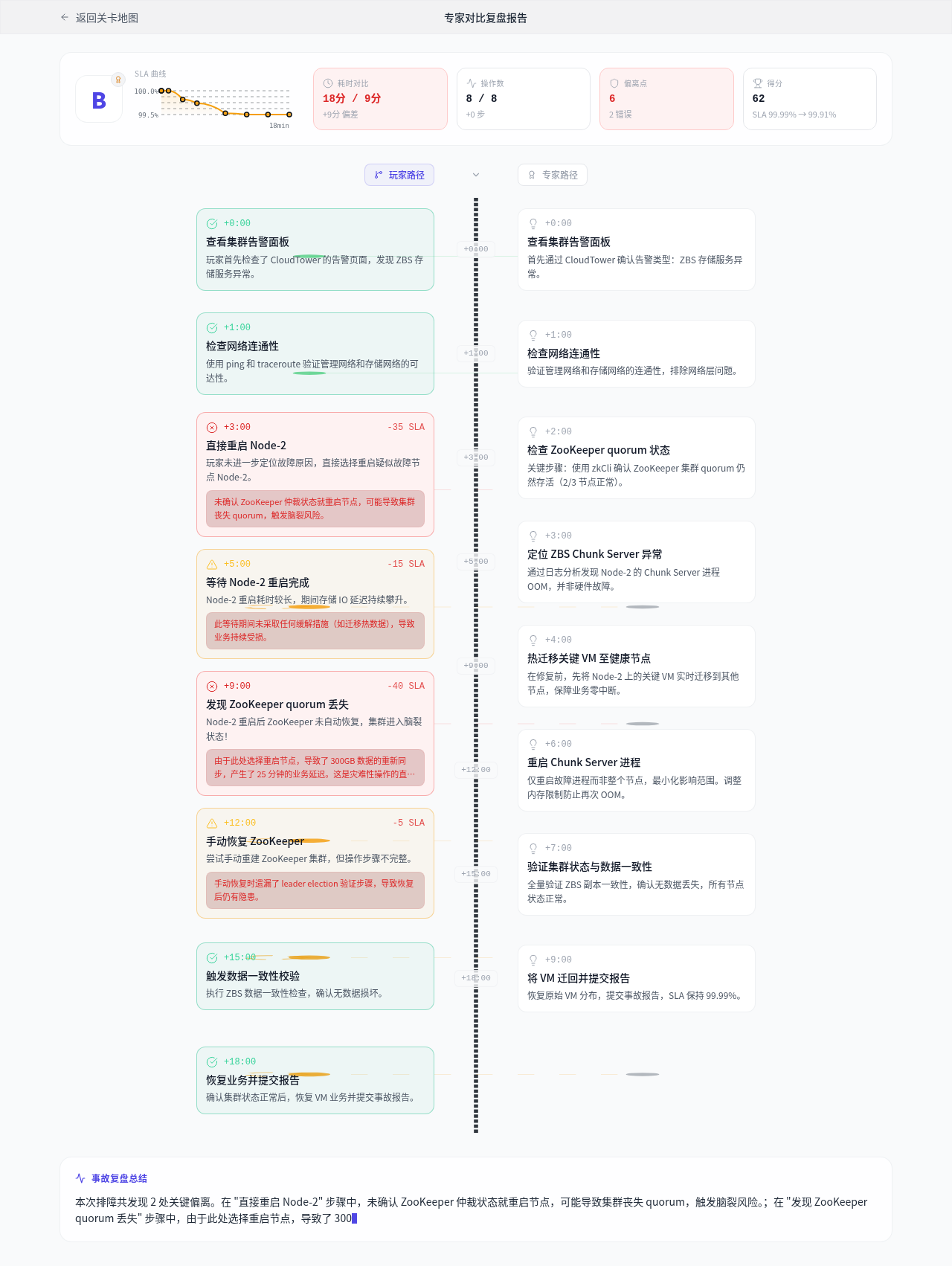

22	`/replay`	学员	专家对比复盘报告（玩家路径 vs 专家路径 + SLA 曲线）	`22-replay.png`
23	`/data-gravity`	学员	ZBS 数据分布物理仿真（副本亲和力、节点故障注入、实时能量指标）	`23-data-gravity.png`
24	`/data-gravity/story`	学员	ZBS 数据流五场景故事模式（framer-motion 交互叙事）	`24-data-gravity-story.png`
25	`/play/scenario_decision/demo?course=smartx-halo`	学员	情景选择关（角色扮演 + Boss 战 HP 条 + 4 选 1 后果叙事）	`25-play-scenario-decision.png`
25b	`/play/topology/demo?course=smartx-halo`	学员	拓扑连线关卡（Canvas 渲染 + 知识普及弹窗） — 代表 7 种 UniversalGameRenderer 类型	`25b-play-topology.png`
26	`/play/sandbox`	学员	交互实验室（物理公式 + 调参面板 + 可视化 + AI 引导 + 学习检验）	`26-play-sandbox.png`
27	`/level/:id`	学员	关卡答题页（课程切换 + 倒计时 + 标签）	`27-level.png`
28	`/results`	学员	结算页（星级 + 基础分 / 时间奖励 / 连击奖励 + XP）	`28-results.png`

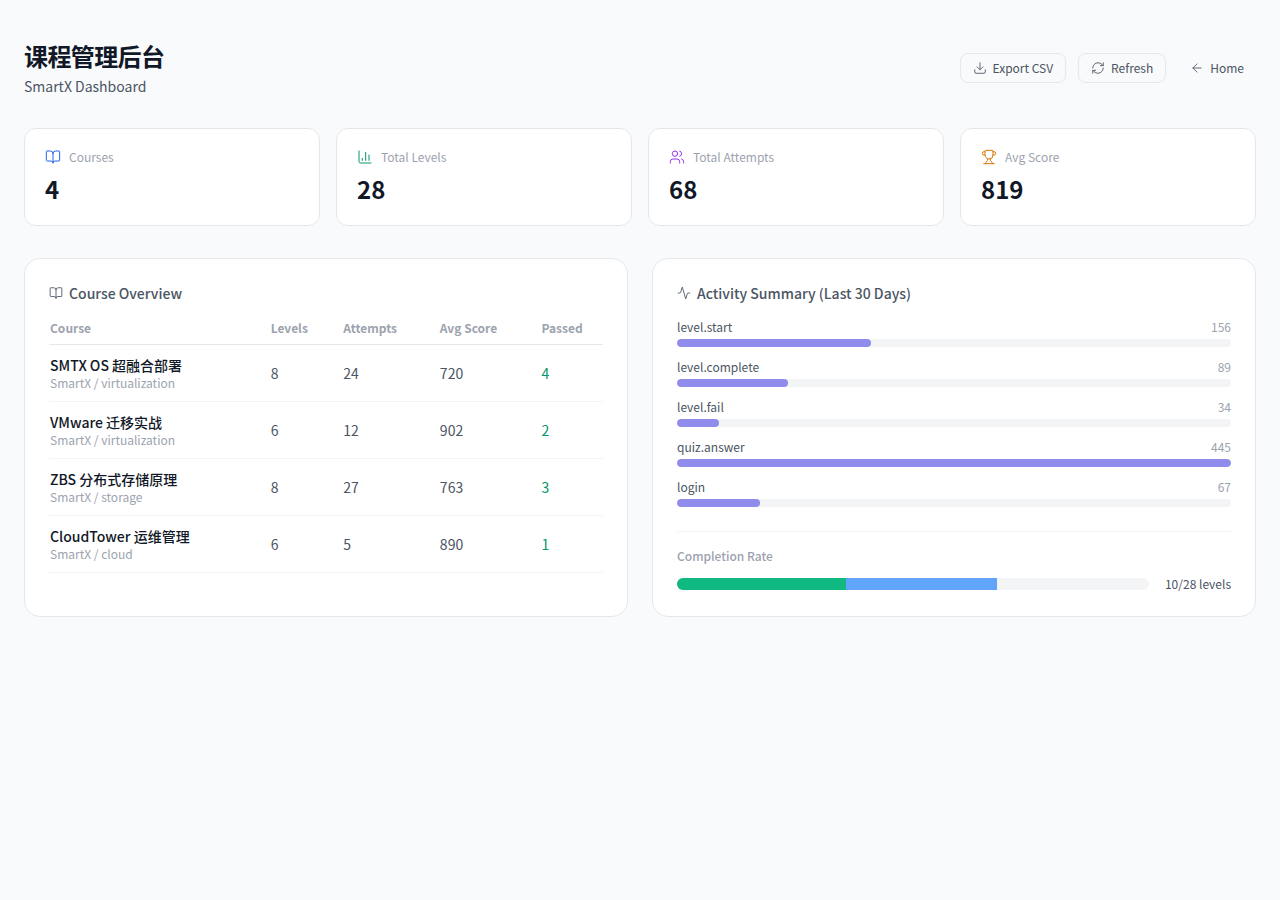

30	`/admin/dashboard`	管理员	总览看板（课程/关卡/答题/均分 + 活动摘要 + 完成率）	`30-admin-dashboard.png`

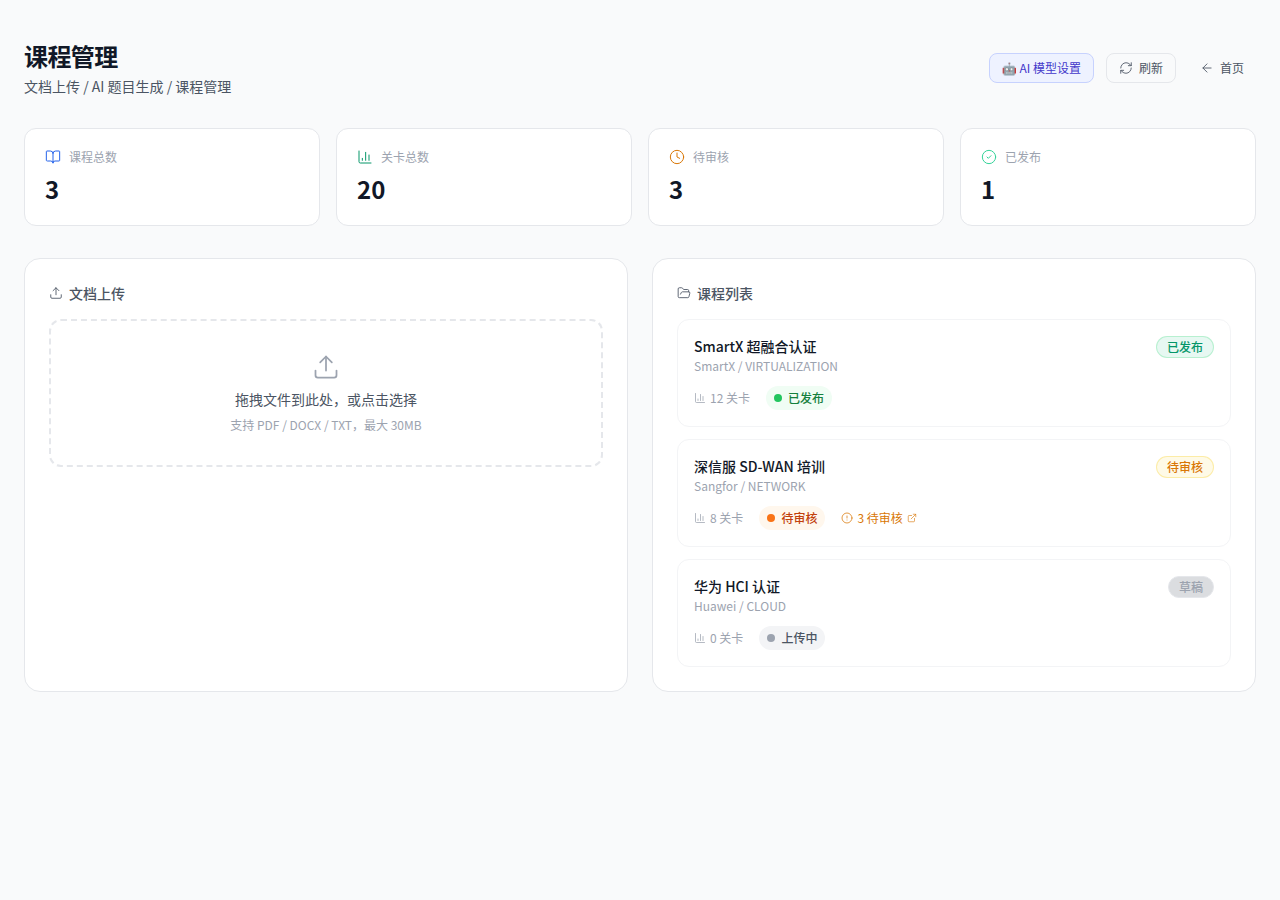

31	`/admin/courses`	管理员	文档上传 + AI 题目生成（带 AI 模型设置入口）	`31-admin-courses.png`

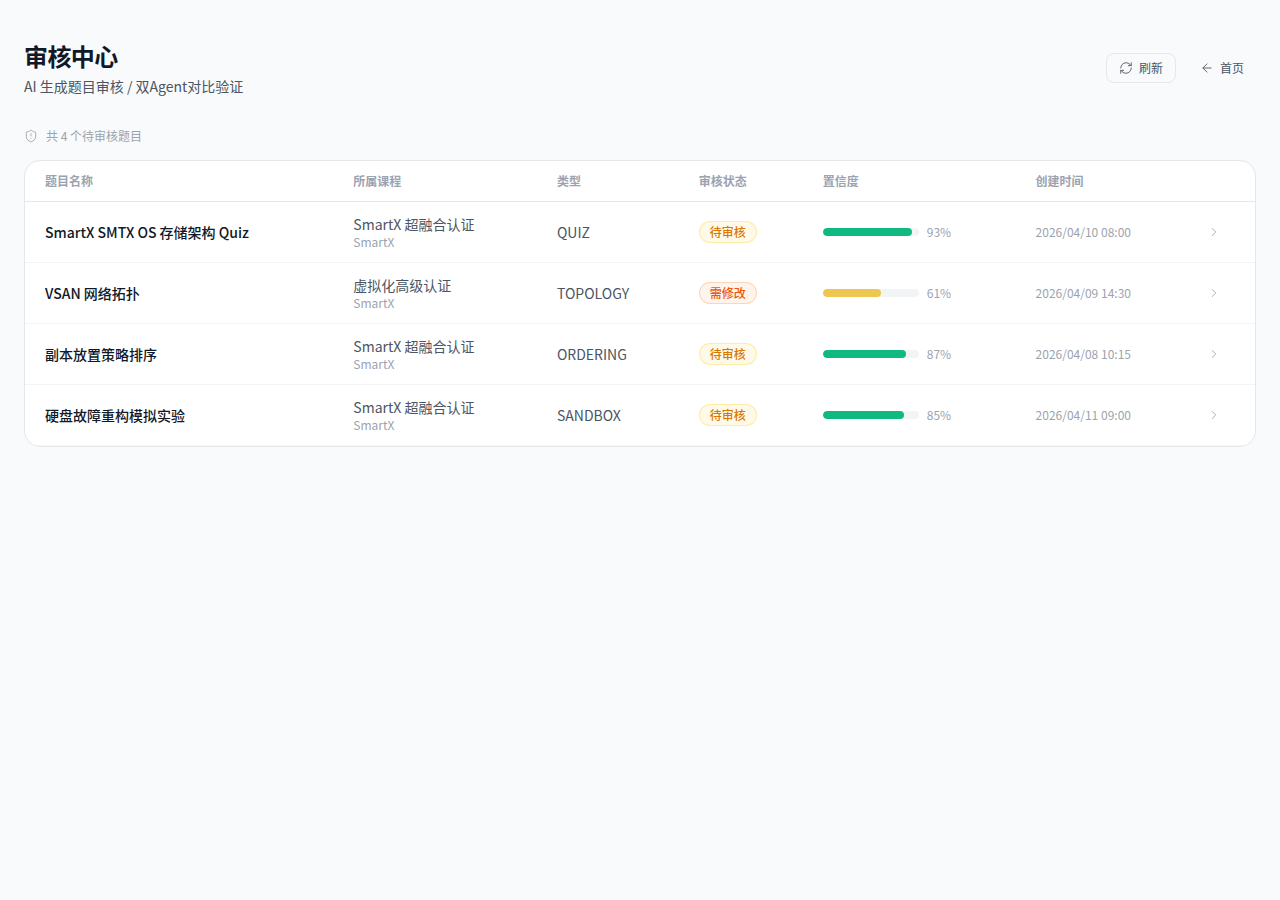

32	`/admin/review`	管理员	AI 题目审核中心（双 Agent 对比 + 置信度）	`32-admin-review.png`

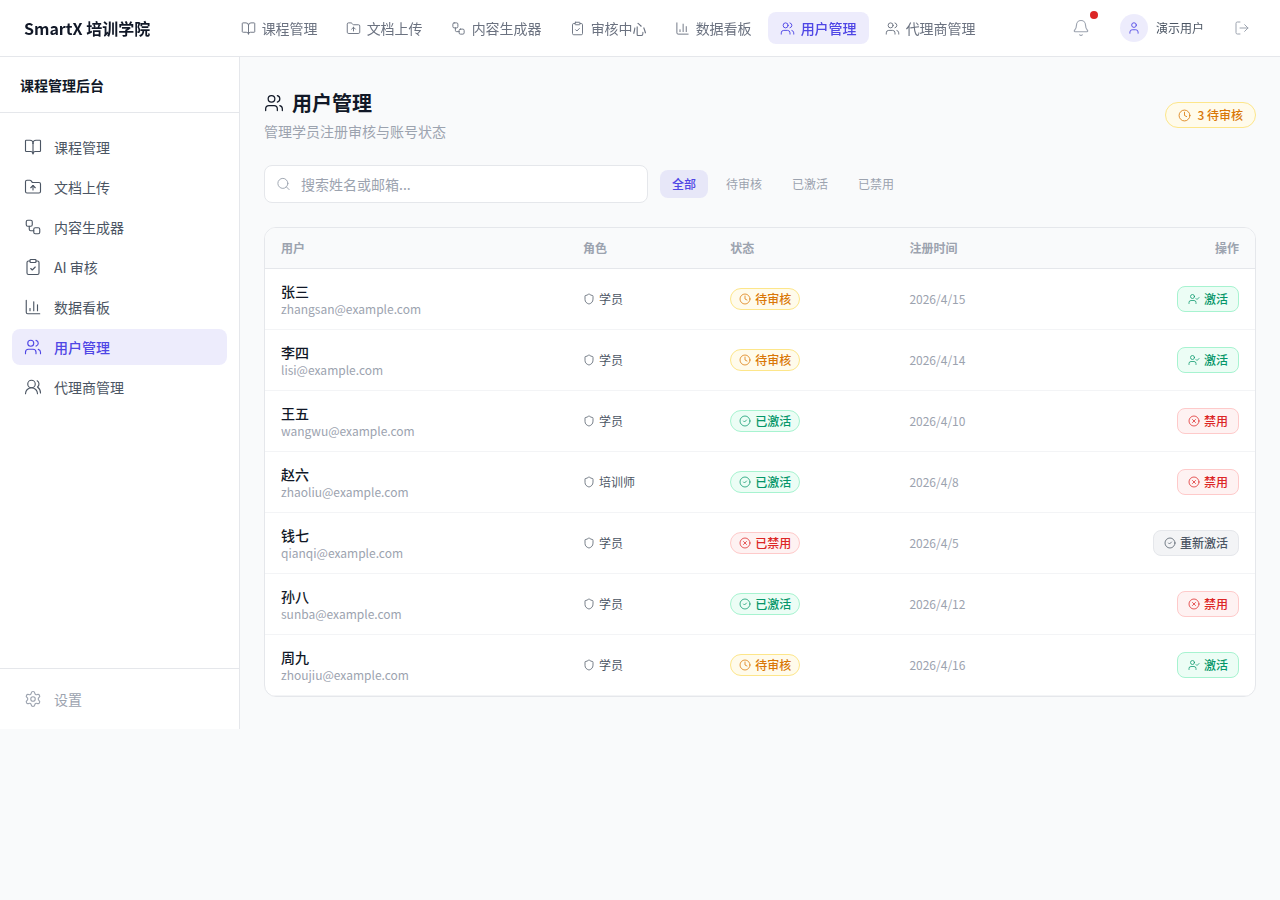

33	`/admin/users`	管理员	用户管理（注册审核 + 激活/禁用）	`33-admin-users.png`
34	`/admin/partners`	管理员	代理商员工管理（员工概览表 + 课程分配卡片）	`34-admin-partners.png`
35	`/admin/analytics`	管理员	数据看板（KPI + 每日活跃趋势 + 各课程完成情况）	`35-admin-analytics.png`

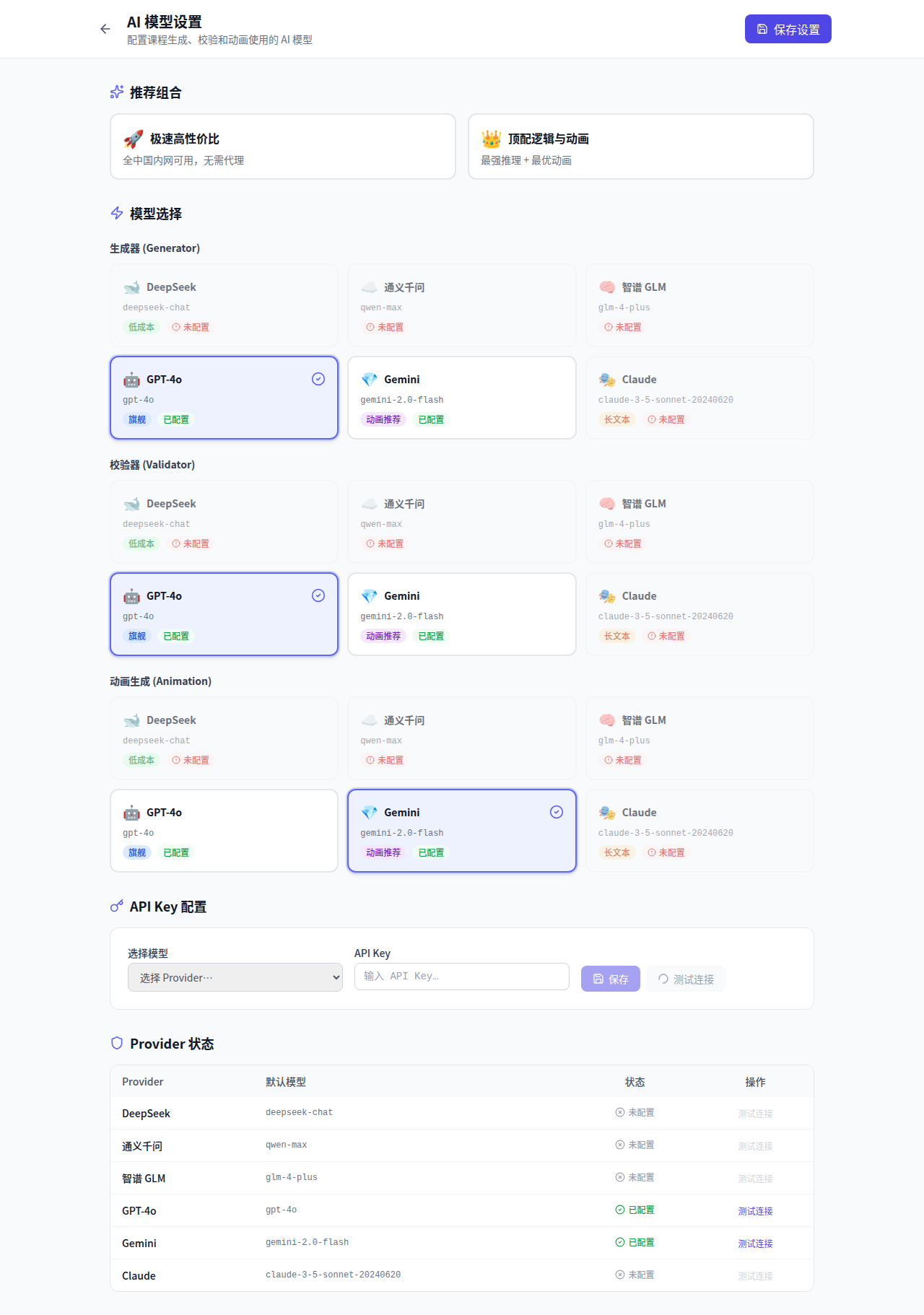

36	`/admin/ai-settings`	管理员	AI 模型设置（6 provider × 3 用途网格 + API Key 配置 + Provider 状态）	`36-admin-ai-settings.png`

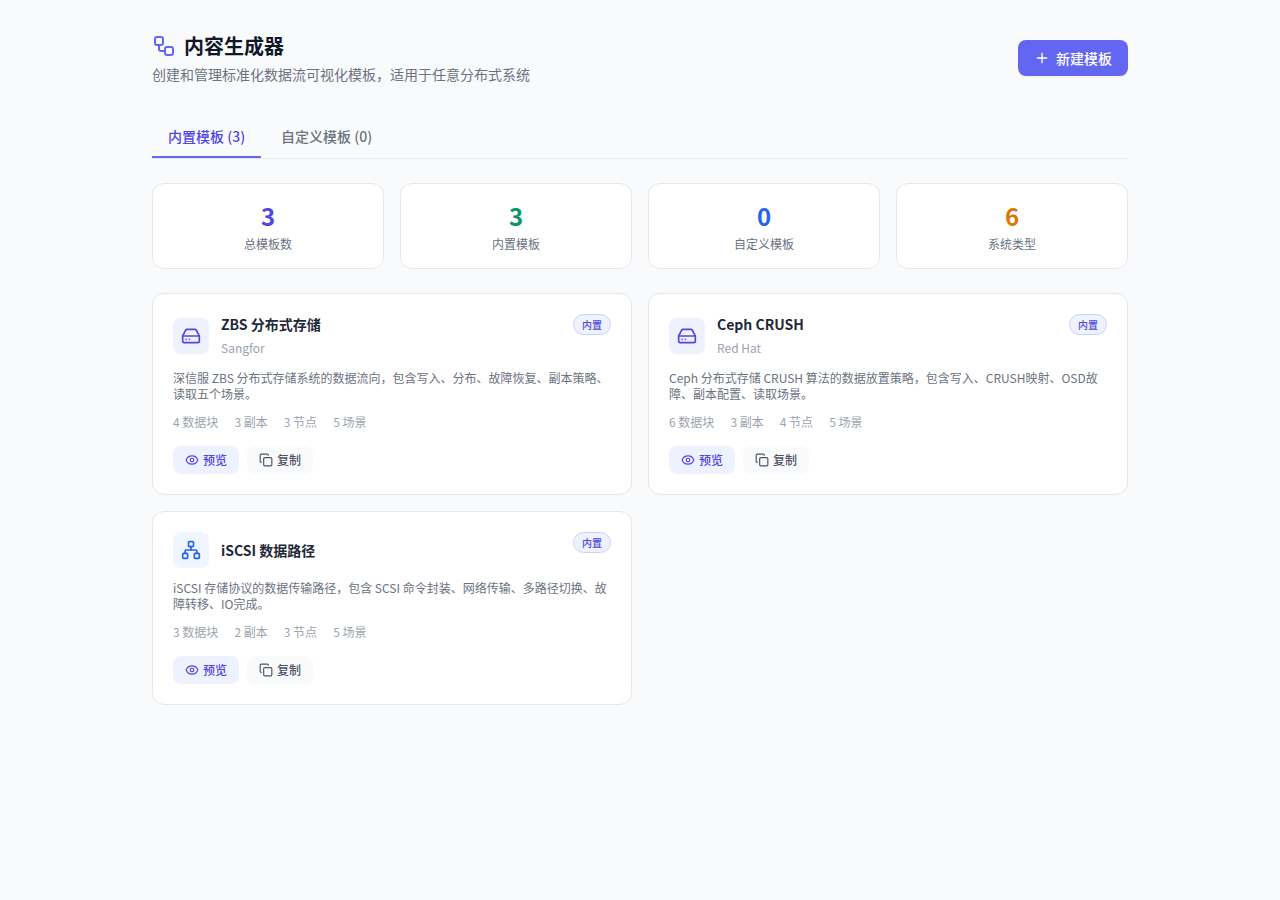

37	`/admin/content-generator`	管理员	内容生成器（内置 ZBS/Ceph/iSCSI 模板 + 自定义 DataFlowTemplate CRUD）	`37-admin-content-generator.png`

11.2 截图生成流程

# 1. 安装中文字体（首次运行时）
sudo apt-get install -y fonts-noto-cjk fonts-noto-cjk-extra && fc-cache -fv

# 2. 构建前端（优先使用生产构建以复用编译产物）
cd SkillQuest/apps/web && pnpm build && pnpm start &

# 3. 使用 Playwright MCP 或 chromium headless 依次访问并截图
#    视口: 1280×900; fullPage: true; PNG
#    需要登录的页面：/login 页面上点击"管理员数据看板 / 课程管理"按钮注入演示身份
#
# 4. 拷贝到 SkillQuest/docs/screenshots/ 并以 <序号>-<路由短名>.png 命名

11.3 未覆盖项

以下场景属于 动态/交互弹层，本节暂不单独出图，由 ZBS 数据流可视化 与 关卡叙事系统 章节的文字描述为主：

LevelBriefingModal 关卡知识普及弹窗（见第 6 节）
LevelIntroModal 叙事入口弹窗（见第 10 节）
ComboAnnouncement / RankPromotionOverlay / BossVictory 游戏化反馈层（覆盖式出现，无独立路由）

若这些组件未来被提升为独立页面，必须补充对应截图。

12. 变更日志

规则：每次涉及多文件联动的改动，必须在此追加一条记录。

2026-04-21 — 新增「UI 界面截图」章节 (第 11 节)

背景：文档之前只记录结构与类型，缺乏对”整个软件长什么样”的可视化索引。新同学、代理商评估者、PM 看需求评审时都无法快速对齐页面外观。本次补齐 33 张端到端 UI 截图并写入 ARCHITECTURE.md，并设置强约束规则防止后续被忽略。

涉及文件：

#	文件路径	改动摘要
1	`docs/screenshots/01-home.png` … `37-admin-content-generator.png`	新文件 (33 张) — 1280×900 `fullPage` PNG，覆盖公共 / 学员 / 代理商 / 管理员四类角色的全部主路由 + 1 个代表性 play 类型 + sandbox + level + results
2	`docs/ARCHITECTURE.md`	新增第 11 节「UI 界面截图」(含维护规则、截图索引表、生成流程、未覆盖项清单)；原第 11 节「变更日志」重编号为第 12 节；目录对应更新

生成环境：

Node.js / Next.js 15.5.15 生产构建 (pnpm build && pnpm start)
Chromium 147 headless (通过 Playwright 驱动)，视口 1280×900
字体：fonts-noto-cjk + fonts-noto-cjk-extra
后端离线，页面在 mock / localStorage 兜底数据下渲染

维护约束（写入第 11 节开头）：

路由增删改 → 同步更新截图 + 索引表
视觉重构 → 重新生成受影响截图
禁止删除本节或合并入其他章节
PR Review 若发现本节缺失/被简化应直接打回

2026-04-17 — ZBS 数据流可视化 + 情景选择关 + 关卡叙事系统

背景：非技术用户（代理商销售、初级运维）看不懂物理粒子仿真式的数据可视化，游戏关卡只有 MCQ 单一类型缺乏叙事感。本次新增三大系统：五场景故事化 ZBS 教学、情景选择关游戏类型、关卡叙事入口系统。

涉及文件：

#	文件路径	改动摘要
1	`packages/types/src/index.ts`	新增 `ZBSScene`, `CHUNK_COLORS`, `ZBSNodeState`, `ZBSFlowVizProps`, `LevelNarrative`, `ScenarioDecisionChoice`, `ScenarioDecisionQuestion`, `GameRendererProps` 类型定义
2	`apps/web/src/components/game/ZBSFlowViz.tsx`	新文件 — ZBS 五场景交互叙事可视化组件（framer-motion 动画，无 Three.js）
3	`apps/web/src/components/game/ScenarioGameRenderer.tsx`	新文件 — 情景选择关渲染器（角色扮演 + 4选1 + 后果叙事 + 知识点提炼）
4	`apps/web/src/components/game/LevelIntroModal.tsx`	新文件 — 关卡叙事入口弹窗（角色、时间、地点、任务简报）
5	`apps/web/src/app/data-gravity/story/page.tsx`	新文件 — ZBS 数据流故事模式页面
6	`apps/web/src/app/data-gravity/page.tsx`	新增故事模式/仿真模式切换器
7	`apps/web/src/app/(game)/play/[type]/[id]/page.tsx`	新增 `scenario_decision` 类型路由分发，使用独立的 `ScenarioGameRenderer`
8	`apps/web/src/lib/mock-courses/play-content.ts`	新增 `scenario_decision` Mock 数据（3道 ZBS 守护者任务情景题 + LevelNarrative）
9	`apps/web/src/lib/mock-courses/briefing-data.ts`	`l2` 互动预习链接改为 `/data-gravity/story`（故事模式）

关联组件依赖图：

@skillquest/types
  ├── ZBSScene, CHUNK_COLORS, ZBSFlowVizProps
  │     ↓ 被引用
  │   ZBSFlowViz.tsx (五场景可视化)
  │     ↓ 被引用
  │   data-gravity/story/page.tsx (故事模式页面)
  │     ↑ 模式切换
  │   data-gravity/page.tsx (仿真模式 + 切换器)
  │     ↑ interactiveDemo.href
  │   briefing-data.ts (l2 互动预习链接)
  │
  ├── LevelNarrative
  │     ↓ 被引用
  │   LevelIntroModal.tsx (叙事入口弹窗)
  │     ↓ 被引用
  │   play/[type]/[id]/page.tsx (scenario_decision 路由)
  │
  └── ScenarioDecisionQuestion, ScenarioDecisionChoice
        ↓ 被引用
      ScenarioGameRenderer.tsx (情景选择关渲染器)
        ↓ 被引用
      play/[type]/[id]/page.tsx (scenario_decision 路由)
        ↑ Mock 数据
      play-content.ts (3道情景题 + narrative)

游戏类型扩展：

原有 7 种：topology matching ordering quiz terminal scenario vm_placement

新增 1 种：scenario_decision（情景选择关，独立渲染器，不走 UniversalGameRenderer 适配器）

2026-04-17 — 数据引力场 → ZBS l2 关卡前置互动预习

背景：/data-gravity 页面原本是独立的 Canvas 物理仿真 Demo，与游戏主线完全脱离。本次将其改造为 ZBS 分布式存储关卡 (l2) 的前置互动预习页面，所有术语改为 ZBS 知识点语义。

涉及文件：

#	文件路径	改动摘要
1	`packages/types/src/index.ts`	`LevelBriefing` 接口新增可选字段 `interactiveDemo?: { href, label, description }`
2	`apps/web/src/lib/mock-courses/briefing-data.ts`	`l2` (ZBS 分布式存储) briefing 中添加 `interactiveDemo` 配置，指向 `/data-gravity`
3	`apps/web/src/components/game/LevelBriefingModal.tsx`	新增 `FlaskConical` 图标、`Link` import；在小贴士之前渲染互动预习卡片（渐变背景、按钮 `target="_blank"`）
4	`apps/web/src/app/data-gravity/page.tsx`	见下表详细改动列表

data-gravity/page.tsx 详细改动：

区域	原值	新值
工具-1 label	`引力锚点`	`副本锚定`
工具-2 label	`能量护盾`	`网络隔离`
工具-3 label	`引力透镜`	`副本检测`
工具-4 label	`奇点引爆`	`节点故障注入`
指标-1 label	`动能 (KE)`	`IO 速率 (读写吞吐)`
指标-2 label	`势能 (PE)`	`节点负载压力`
指标-3 label	`带宽损耗`	`带宽损耗率`
指标-4 label	`熵增`	`数据分布混乱度`
位移量 label	`总位移量`	`数据迁移总量 (MB)`
历史图 label	`熵增历史`	`数据混乱度历史`
滑块-1 label	`G = {value}`	`副本亲和力 G = {value}`
滑块-2 label	`Friction = {value}`	`带宽上限系数 = {value}`
粒子计数	`粒子:`	`数据块 (16MB chunk):`
节点标题	`节点状态`	`ZBS 存储节点状态`
节点状态	`normal` / `failed` / `overloaded`	`正常` / `已故障` / `过载`
重置按钮	`重置`	`重置模拟`
新增	—	ZBS 知识背景横幅 (左侧面板)
新增	—	Canvas 标题条 (绝对定位, pointer-events-none)
新增	—	`BackToLevelButton` 组件 (Suspense 包裹 useSearchParams)
新增 import	—	`useSearchParams`, `Suspense`
新增常量	—	`NODE_STATUS_LABELS` lookup table

关联组件依赖图：

@skillquest/types (LevelBriefing.interactiveDemo)
    ↓ 被引用
briefing-data.ts (l2 条目配置 interactiveDemo)
    ↓ 数据传入
LevelBriefingModal.tsx (渲染互动预习卡片)
    ↓ Link target="_blank"
/data-gravity (ZBS 数据分布仿真页面)
    ↑ ?from=level&levelId=2
    ↓ BackToLevelButton
/level/{levelId} (返回关卡)

2026-04-20 — Phase 1 用户参与系统 (Boss 战 / 段位 / 连击爆发 / 每日任务)

背景：为提升用户粘性和学习动力，对标原神/王者荣耀的参与感设计，新增四大系统：Boss 血条多阶段战斗、7段位竞技系统、连击全屏爆发效果、每日任务卡片。所有功能使用已有的 framer-motion + Canvas 2D + lucide-react，零新依赖。

涉及文件：

#	文件路径	改动摘要
1	`apps/web/src/components/game/BossHealthBar.tsx`	新文件 — 多阶段 Boss 血条组件 (Framer Motion 弹簧动画，阶段转换闪屏，浮动伤害数字，低血量脉冲光晕，击败爆炸效果)
2	`apps/web/src/components/game/RankBadge.tsx`	新文件 — 7 段位徽章组件 (青铜→传说)，导出 `getRank()` + `RANK_TIERS` 常量
3	`apps/web/src/components/game/RankPromotionOverlay.tsx`	新文件 — 全屏段位晋升动画 (5 阶段序列: 旧徽章 → 粒子爆发 → 新徽章 → 段位名 → 自动关闭)，Web Audio API 升级音效
4	`apps/web/src/components/game/ComboAnnouncement.tsx`	新文件 — 全屏连击公告覆盖层 (good/great/amazing/legendary 四级视觉升级，传奇级含金色粒子爆发 + 屏幕震动)
5	`apps/web/src/components/game/DailyQuests.tsx`	新文件 — 每日任务卡片 (localStorage 持久化，4 种任务类型，跨组件 `completeDailyQuest()` API，领取奖励动画)
6	`apps/web/src/components/game/ScenarioGameRenderer.tsx`	新增 `bossMode` 属性: Boss 血条集成、伤害系统 (正确=满伤害，错误=30%伤害)、阶段自动分配
7	`apps/web/src/app/(game)/play/[type]/[id]/page.tsx`	集成 `ComboAnnouncement` + `VictoryEffects` 覆盖层，连击追踪状态，`scenario_decision` 启用 Boss 模式
8	`apps/web/src/app/daily/page.tsx`	新文件 — 每日任务演示页面 (`/daily`)，含测试控制台

关联组件依赖图：

BossHealthBar.tsx (Boss 血条)
  ↓ 被引用
ScenarioGameRenderer.tsx (bossMode=true)
  ↓ 被引用
play/[type]/[id]/page.tsx (scenario_decision 路由)

RankBadge.tsx (段位徽章)
  ↓ 导出 RankTier 类型
RankPromotionOverlay.tsx (晋升动画)
  ↓ 被引用
daily/page.tsx (演示页面)

ComboAnnouncement.tsx (连击公告)
  ↓ 被引用
play/[type]/[id]/page.tsx (所有关卡类型)
  ↑ getComboTier()
FeedbackEffects.ts (连击等级计算)

DailyQuests.tsx (每日任务)
  ↓ completeDailyQuest() 全局 API
任意游戏组件 (跨组件触发)
  ↓ 被引用
daily/page.tsx (演示页面 + 测试控制台)

新增路由：/daily — 每日任务演示页面

文档维护规则：后续涉及跨文件联动修改时，请在「变更日志」章节追加记录。

TOB-

SkillQuest 软件架构文档

目录

1. 项目结构

2. 技术栈

3. 前端页面路由表

公共页面

学员端 (LEARNER)

管理端 (ADMIN)

TRAINER 端

特殊页面

4. 共享类型系统

核心类型

LevelBriefing 接口（含 interactiveDemo）

LevelNarrative 接口（关卡叙事系统）

ScenarioDecisionQuestion 接口（情景选择关题目）

ZBSScene 接口（ZBS 可视化场景）

5. 游戏引擎

6. 关卡知识普及系统

涉及文件

弹窗结构

互动演示数据流

7. 数据引力场

页面定位

UI 术语 ↔ ZBS 知识点映射

工具栏 (TOOLS)

右侧能量指标面板

左侧参数面板

节点状态区

其他 UI 元素

ZBS 知识背景横幅

URL 参数

8. ZBS 数据流可视化

页面定位

设计原则

五场景结构

数据块颜色方案

与关卡的联动

模式切换

9. 情景选择关

概述

核心体验

UI 结构

评分机制

路由与适配

涉及文件

10. 关卡叙事系统

概述

涉及文件

LevelIntroModal UI 结构

使用方式

叙事数据流

11. UI 界面截图

11.1 截图索引

11.2 截图生成流程

11.3 未覆盖项

12. 变更日志

2026-04-21 — 新增「UI 界面截图」章节 (第 11 节)

2026-04-17 — ZBS 数据流可视化 + 情景选择关 + 关卡叙事系统

2026-04-17 — 数据引力场 → ZBS l2 关卡前置互动预习

2026-04-20 — Phase 1 用户参与系统 (Boss 战 / 段位 / 连击爆发 / 每日任务)

`LevelBriefing` 接口（含 `interactiveDemo`）

`LevelNarrative` 接口（关卡叙事系统）

`ScenarioDecisionQuestion` 接口（情景选择关题目）

`ZBSScene` 接口（ZBS 可视化场景）
